Здравствуйте!

Вы попали на доску объявлений. Сотрудники Promelectrica.ru разместили тут товары которые вам могут быть интересны.

Информация по телефону (499) 347-37-78

Изготовление (на базе железа ОСМ1) и ремонт ваших трансформаторов. Ремонт и изготовление трансформаторов по вашему ТУ на основе железа ОСМ1

Трансформатор ОСМ1-0.063 УЗ 63 ватта с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 1,8 килограмма и габаритные размеры 90x78x76 мм

Трансформатор ОСМ1-0.1 УЗ 100 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 2,4 килограмма и габаритные размеры 20x66x108 мм

Трансформатор ОСМ1-0.16 УЗ 160 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 3,3 килограмма и габаритные размеры 120x76x108 мм

Трансформатор ОСМ1-0.25 УЗ 250 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 4,0 килограмма и габаритные размеры 120x86x108 мм

Трансформатор ОСМ1-0.4 УЗ 400 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 6,3 килограмма и габаритные размеры 120x118x108 мм

Трансформатор ОСМ1-0.63 УЗ 630 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 10,1 килограмма и габаритные размеры 180x117x187 мм

Трансформатор ОСМ1-1.0 УЗ 1000 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 11,0 килограмма и габаритные размеры

Трансформатор ОСМ1-1.6 УЗ 1600 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 16,4 килограмма и габаритные размеры 180x152x187

Трансформатор ОСМ1-2.5 УЗ 2500 ватт с первичной обмоткой 220 Вольт или 380 Вольт AC Вторичная обмотка трансформатора 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220 или 260 Вольт АС Вес 28,3 килограмма и габаритные размеры 284x190x250

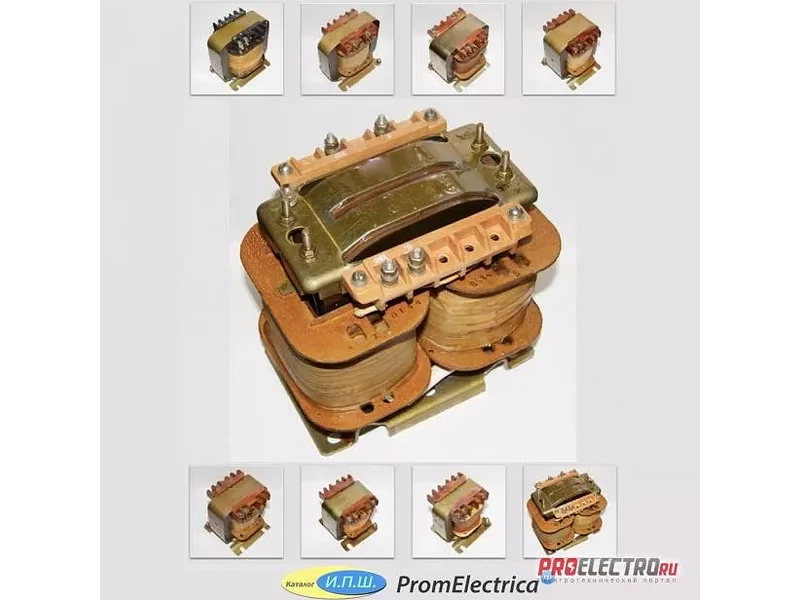

Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого назначения) мощностью от 63 до 2500 Ватт напряжением первичной обмотки от 220 или 380 вольт AC, вторичных обмоток от 12 до 260В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики. Трансформаторы соответствуют требованиям ГОСТ19294-84. Виды климатического исполнения У3, УХЛ3 и Т3 по ГОСТ15150-69. Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000м. Исполнение трансформаторов по условиям установки на месте работы – встраиваемые. Трансформаторы мощностью 1,6; 2,5 и 4,0кВ·А устанавливаются на горизонтальной плоскости, а мощностью до 1,0кВ·А включительно – как на горизонтальной, так и на вертикальной плоскостях. Класс нагревостойкости изоляции для трансформаторов мощностью 0,063 – 2,5кВ·А климатических исполнений У и УХЛ Е, для трансформаторов климатического исполнения Т и трансформаторов мощностью 4,0кВ·А исполнения У – В по ГОСТ8865-93. Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличаются только защитными покрытиями. По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов IР20.
