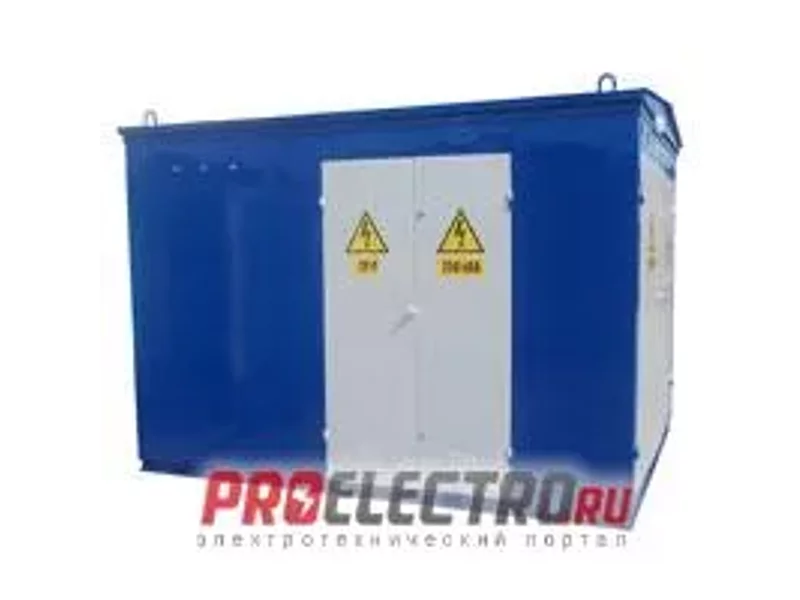

киосковые комплектные трансформаторные подстанции

Киосковые комплектные трансформаторные подстанции наружной установки мощностью от 25 до 1000 кВА, напряжением 10(6)/0,4(0,23) кВ, с кабельным или воздушным выводом на стороне высокого напряжения (далее - ВН), с кабельным или воздушным выводом на стороне низкого напряжения (далее - НН) предназначены для приема электроэнергии (трехфазного переменного тока промышленной частоты) напряжением 10(6) кВ, преобразования ее в электроэнергию напряжением 0,4(0,23) кВ и снабжения ею потребителей.Киосковые КТП применяется для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов и населенных пунктов в кольцевых или радиальных схемах распределительных сетей.Устройство киосковых подстанцийКорпус киосковых трансформаторных подстанций представляет собой сборно-сварочную каркасную конструкцию, состоящую из трех отсеков: Отсека устройства высокого напряжения (УВН); Трансформаторного отсека (ТО); Отсека распределительного устройства низкого напряжения (РУНН). В каждом отсеке имеются отдельные двери. Крыша на киосковой трансформаторной подстанции съемная. Трансформаторные подстанции выполняются с кабельным (К) и воздушным (В) вводами и выводами. Отсек устройства высокого напряжения (УВН) комплектуется высоковольтной аппаратурой ввода и защиты.Отсек распределительного устройства низкого напряжения (РУНН) комплектуется низковольтной коммутационной аппаратурой (автоматические выключатели, разъединители с предохранителями), аппаратурой защиты, автоматики и учета электроэнергии, а также приборами контроля напряжения и тока. Основные преимущества: Металлические корпуса КТП киоскового типа выдерживают значительные механические воздействия. Также комплектные трансформаторные подстанции отличаются: надежной защитой от коротких междуфазных замыканий; высокой стойкостью к перегрузкам; стабильностью и безопасностью работы; климатическим исполнением и категорией размещения в полном соответствии с ГОСТ 151150, позволяющим устанавливать КТП в регионах с умеренным климатом.
