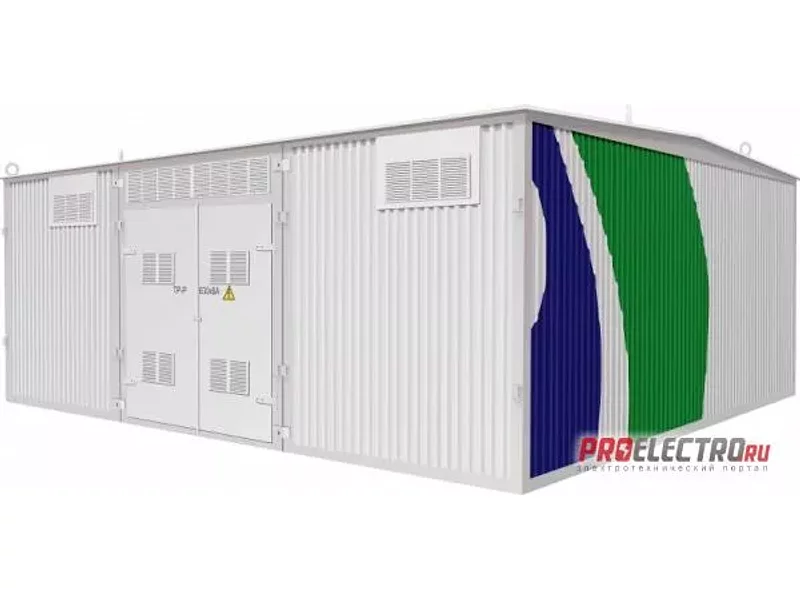

Комплектные двух трансформаторные подстанции наружной установки 2КТПНУ

Комплектные двух трансформаторные подстанции наружной установки серии 2КТПНУ предназначены для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, преобразования в электрическую энергию 0,4 кВ и снабжения ею потребителей.

 Комплектные трансформаторные подстанции рассчитаны для энергоснабжения небольших промышленных объектов, жилых и общественных зданий, населенных пунктов и сельскохозяйственных предприятий, стройплощадок, кустов скважин газовых и нефтяных месторождений.

Мощность силового трансформатора, кВА 250, 400, 630, 1000

 Класс напряжения трансформатора, кВ 6(10)

 Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12

 Номинальное напряжение на стороне НН, кВ 0,4

 Номинальный ток сборных шин на стороне НН, А 630, 1000, 1600

 Ток термической стойкости на стороне ВН (1 с), кА 20

 Ток электродинамической стойкости на стороне ВН, кА 51

 Ток электродинамической стойкости на стороне НН, кА 50

 Уровень изоляции по ГОСТ 1516.1 на стороне ВН нормальная

 Степень защиты по ГОСТ 14254 IP23

 Степень огнестойкости по СНиП 21-01-97 IV

 Длина, мм 7500

 Ширина, мм 6600

 Высота, мм 3000
