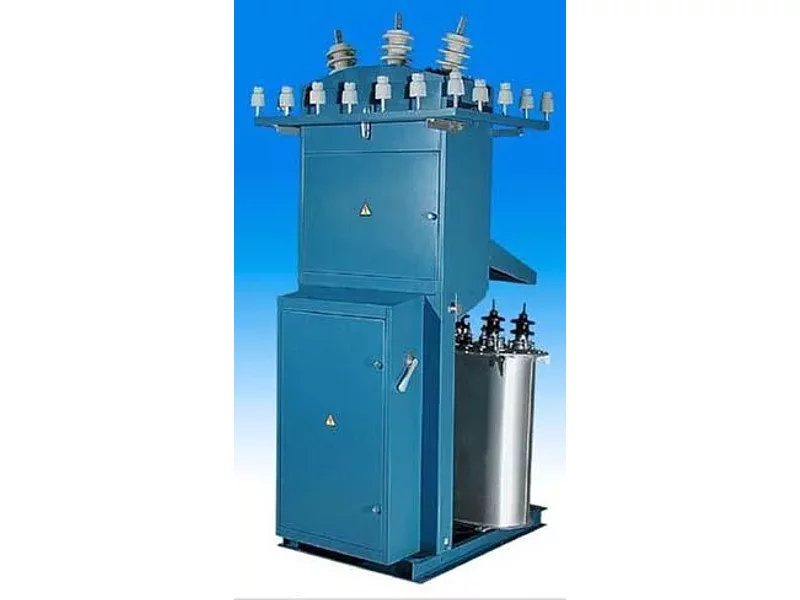

Комплектные трансформаторные подстанции серии КТП (шкафные) мощностью от 25 кВА до 250 кВА
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплектные трансформаторные подстанции наружной установки шкафного типа (далее – КТП) предназначены для ввода электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования, распределения электроэнергии по трехфазной четырехпроводной или пятипроводной сети с заземленной нейтралью при напряжении 0,4/0,23 кВ в городских и сельских электрических сетях, небольших промышленных объектах, строительных площадках.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
КТП классифицируются в зависимости от мощности устанавливаемого силового трансформатора, наличия устройства включения уличного освещения, аппаратов защиты (автоматические выключатели).
ТЕХНИЧЕСКИЕ ДАННЫЕ:
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплектные трансформаторные подстанции наружной установки шкафного типа (далее – КТП) предназначены для ввода электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования, распределения электроэнергии по трехфазной четырехпроводной или пятипроводной сети с заземленной нейтралью при напряжении 0,4/0,23 кВ в городских и сельских электрических сетях, небольших промышленных объектах, строительных площадках.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Номинальное значение климатических факторов – по ГОСТ 15150-69.
Высота над уровнем моря – не более 2000 м.
Толщина стенки гололеда – до 20 мм, при этом скорость ветра до 15 м/с.
При отсутствии гололеда скорость ветра – до 36 м/с.
Степень загрязненности атмосферы I…III.
Группа условий эксплуатации в части воздействия механических факторов внешней среды – М3 по ГОСТ 17516.1-90.
Шкафы распределительных устройств низкого напряжения (РУНН) используются в электрических сетях с системами заземления по ГОСТ 30331.2-95- TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники
объединены).
Требования безопасности – по ГОСТ 12.2.007.4-75.
Требования пожарной безопасности – по ГОСТ 12.1.004-91.
КТП классифицируются в зависимости от мощности устанавливаемого силового трансформатора, наличия устройства включения уличного освещения, аппаратов защиты (автоматические выключатели).
ТЕХНИЧЕСКИЕ ДАННЫЕ:
- Мощность силового трансформатора, кВА 25, 40, 63, 100, 160, 250
Номинальное напряжение на стороне высокого напряжения (ВН), кВ 6, 10 Наибольшее рабочее напряжение на стороне ВН, кВ 7, 2, 12 Номинальное напряжение на стороне низкого напряжения (НН), кВ 0,4 Ток термической стойкости в течение 1с на стороне ВН, кА 6,3 Ток электродинамической стойкости на стороне ВН, кА 16 Ток термической стойкости в течение 1с на стороне НН, кА 8 Число отходящих силовых линий:
для 25, 40, 63, 100, 160 кВА 3
для 250 кВА 4
- Номинальный ток линии уличного освещения, А 20 Номинальный режим работы продолжительный
Степень защиты РУНН, обеспечиваемая оболочкой, по ГОСТ 14254-96 IP43
Срок службы, лет 15 Масса (без трансформатора), кг
(25, 40 кВА) 200
(63, 100, 160 кВА) 210
(250 кВА) 225
