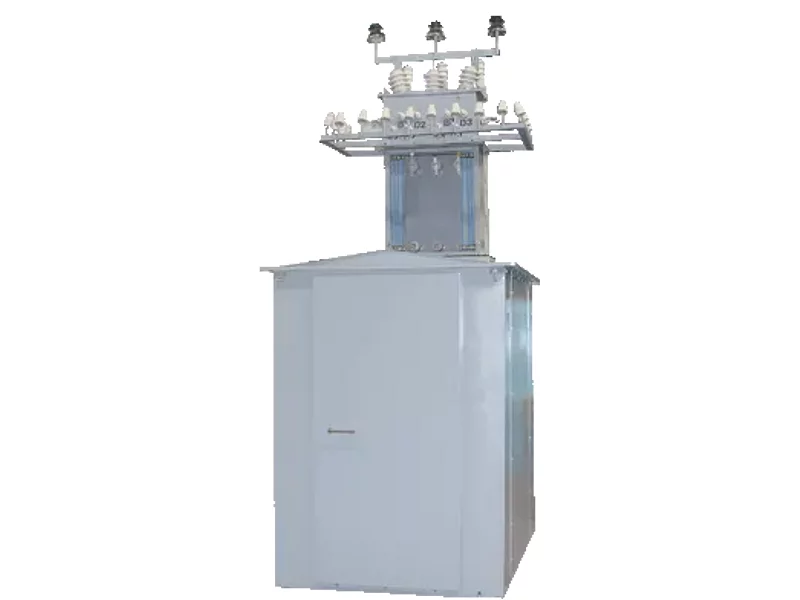

Комплектные трансформаторные подстанции тупикового типа киоскового исполнения

Комплектные трансформаторные подстанции тупикового типа киоскового исполнения.
Комплектные трансформаторные подстанции тупикового типа киоскового исполнения мощностью 100…250 кВА предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 6 или 10 кВ, преобразования и распределения его напряжением 0,4 кВ частотой 50 Гц.

Комплектные трансформаторные подстанции (КТП) предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при значениях температуры окружающей среды от -40°С до +40°С. КТП пригоден для работы в условиях гололеда при толщине льда 20 мм и скорости ветра 15 м/с, а при отсутствие гололеда до 36 м/с.

Окружающая среда невзрывоопасная, не содержащая пыли и паров в концентрациях, снижающих параметры комплектной трансформаторной подстанции (КТП). Вид климатического исполнения - У1 по ГОСТ 15150-69. Высота над уровнем моря 1000 м.

Устройство трансформаторной подстанции

Комплектные трансформаторные подстанции (КТП) представляют собой сборно-сварные каркасные конструкции состоящие из:

камеры трансформатора; выдвижного высоковольтного блока; встроенного шкафа устройства высшего напряжения (УВН); встроенного распределительного устройства низкого напряжения (РУНН).

При эксплуатации трансформаторная подстанция с воздушным вводом подключается к сети 6(10) кВ через высоковольтный разъединитель (поставляется по заявке заказчика), устанавливаемый на ближайшей опоре ЛЭП.
