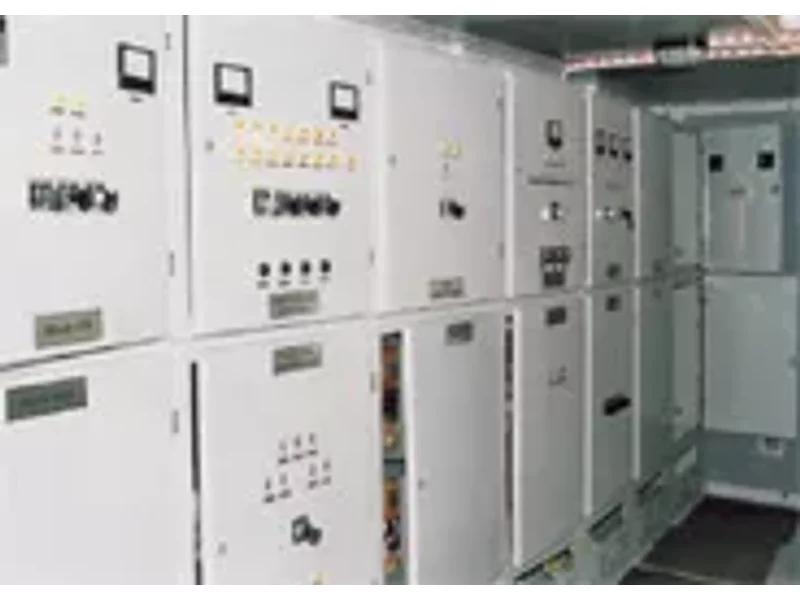

КТПБ 110/35/10(6) кВ, одно- и двухтрансформаторные

Общие сведения:
КТПБ-110/35/10(6)кВ предназначены для приема, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц и используется для электроснабжения промышленных и коммунальных потребителей, сельскохозяйственных районов и крупных строительств, а также на стороне 110кВ крупных сетевых подстанций и при соответствующих условиях, на электрических станциях.

Особенности:
Использование в подстанциях рам наземного базирования в качестве фундамента и как средство транспортировки позволяет значительно сократить время на монтаж подстанции на месте эксплуатации, быстро изменить место установки, обеспечивает точность расстановки модулей и тем самым значительно сокращает финансовые затраты на подготовку площадки под фундамент.

Варианты исполнения:

однотрансформаторные мощностью 1000-63 000 кВа двухтрансформаторные мощностью 1000-63 000 кВа

Конструкция подстанций.
КТПБ-110/35/10(6)кВ в общем случае состоит из следующих основных элементов:

силовых трансформаторов (автотрансформаторов); линейных регулировочных трансформаторов; ОРУ 110, 35 кВ комплектного распределительного устройства наружной установки (КРУ) 10(6) кВ; жесткой и гибкой ошиновок; кабельных конструкций; общеподстанционного пункта управления (ОПУ); осветительных устройств; фундаментов; грозозащиты; заземления; ограды

Безопасность в эксплуатации:

высокая надежность обеспечивается за счет применения нормированных компонентов и стандартизированных аппаратов, а также проходных и опорных изоляторов, имеющих ребра с высокой трегингостойкостью; комплект механических блокировок.

Краткая техническая характеристика:

Номинальное напряжение:

-Высшее-110кВ
-Среднее-35кВ
-Низшее-(10)6кВ

Мощность силового трансформатора-6300-63000 кВа Вид силового трансформатора: масляный Тип ячеек КРУ 10(6) кВ-К-98У1(УХЛ1) и К-98К

Коммутационные аппараты:

выключатели нагрузки; разъединители; предохранители; автоматические выключатели; рубильники.

Условия эксплуатации:
КТПБ рассчитаны для наружной установки на высоте не более 1000м над уровнем моря и работы в условиях, соответствующих исполнениям У или ХЛ категории размещения I в атмосфере типа II по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Температура окружающей среды от -40 до +40 Со.
