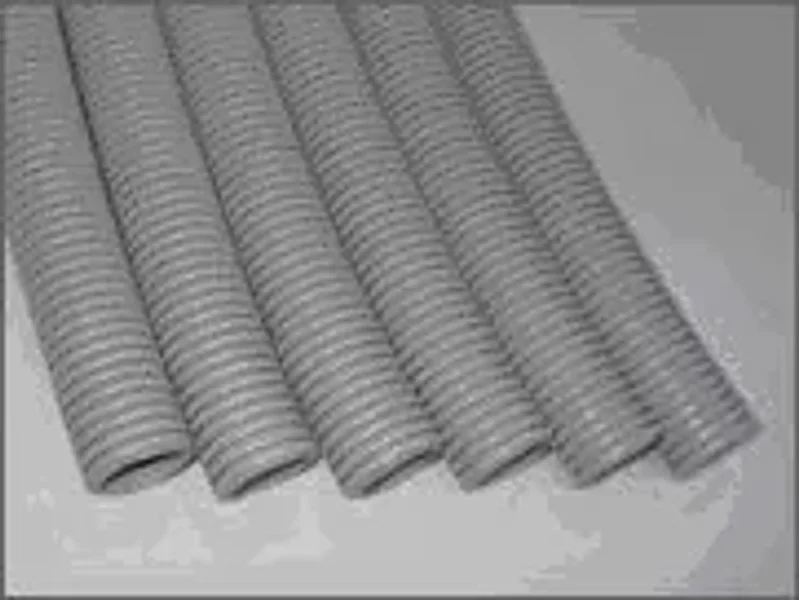

Трубы гибкие гофрированные из ПВХ («гофра»)

Трубы гибкие гофрированные из само затухающего ПВХ-пластиката серого цвета RAL 7035 (ТУ 2247-001-58170273-2003) предназначены для одиночной прокладки в них скрытым, полускрытым, открытым способами по сгораемым основаниям стационарных электроустановок бытового и аналогичного назначения, эксплуатируемых как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 вольт и выполненных изолированными проводами, шнурами и кабелями негорючими или слабогорючими.

Советы по прокладке гофрированных труб:

При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в тубе составляет 20-25м с максимальным количеством правильно выложенных 2-3 углов. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует установить транзитные коробки на углах или местах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга. При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать сменяемую проводку на протяжении всего срока эксплуатации здания.

Выбор диаметра гофрированной трубы:

К осветительным приборам, как правило, подводится труба диаметром 16мм. К выключателям и розеткам подводится труба не менее 20мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитком осуществляется посредством трубы диаметром не менее 25мм, причем желательно положить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32мм, причем также желательно проложить резервную трубу. Для осуществления соединений между этажами используются труба диаметром 40-50мм. Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16мм. Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25мм.

Технические параметры:

Диапазон рабочих температур окружающего воздуха от -40°С до +45°С. Трубы допускают возможность их монтажа при строительных работах при температуре окружающей среды от -5°С до +90°С. Обеспечивают степень защиты от воздействия окружающей среды IP55 по ГОСТ 14254 (МЭК 529) при условии обеспечения этой же степени защиты другими элементами сети (корпусами распаечных коробок, аппаратов, электроустановочных устройств и т. п.). Трубы должны допускать возможность их изгибания под углом 360 с радиусом изгиба равным трем наружным диаметрам соответствующей трубы. Трубы, конструкция которых предусматривает наличие приспособления, служащего для втягивания в них, в процессе производства электромонтажных работ, проводов и (или) кабелей, должны иметь протяжку, изготовленную из стальной проволоки класса 2 диаметром 0,9 мм по ГОСТ 9389-75. Трубы имеют нагревостойкось и огнестойкость в соответствии с их классификацией по ГОСТ Р 50827 (МЭК 670-89). Срок сохранности труб в упаковке предприятия-изготовителя 2 года со дня отгрузки потребителю
