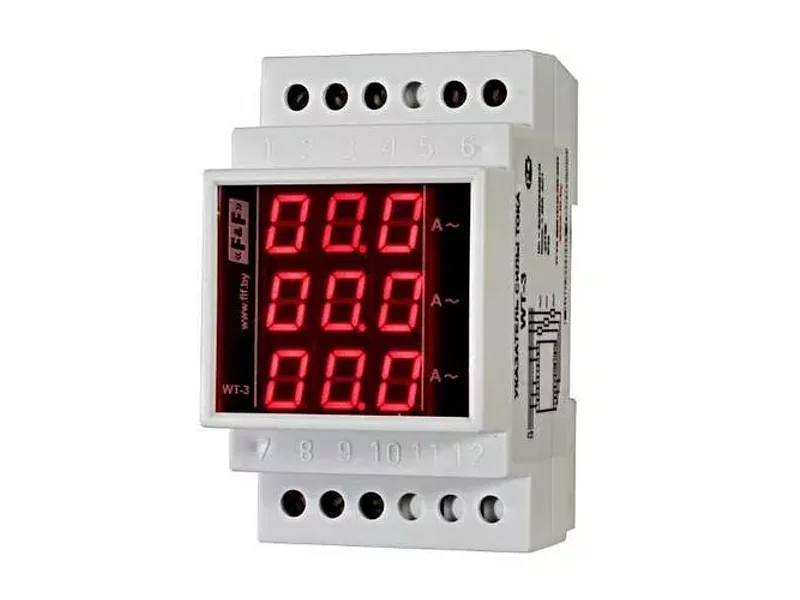

WT-3-300 Указатель тока

Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном индикаторе.Применяются с внешними трансформаторами тока. Т — исполнение указателя в зависимости от диапазона измеряемых токов:

75 — 5-75, с ТТ 30/5,40/5, 50/5, 75/5; 300 — 5-300, с ТТ 100/5,150/5, 200/5, 300/5; 750 — 5-750, с ТТ 400/5, 500/5, 600/5, 750/5; 1000 — 5-999, с ТТ 800/5,1000/5,1200/5,1500/5.

Отличительные особенности реле: Для трёхфазной сети, 0.5-20А, от 20 до 999А с внешними трансформаторами тока.Принцип работы:Цифровой указатель измеряет и отображает величину силы тока трехфазной сети, на 3-х разрядном светодиодном табло, отдельно на каждой из трех фаз. Питающим, для прибора, может быть взято напряжение от любой из измеряемых фаз.                                                           ТЕХНИЧЕСКИЕ ДАННЫЕ:                                                                                           Артикул                                                             EA04.008.006                                               Код ETIM                                                           EC002292                                                 Напряжение питания                                       50-264 В AC/DC                                           Максимальный ток измерительных цепей     0,5-20 А                                         Погрешность измерений, не более                3%                                                     Потребляемая мощность, не более               4 Вт                                                       Диапазон рабочих температур                      -25...+50 °С                                         Габариты (ШхВхГ)                                            52,5х90х65 мм                                             Тип корпуса                                                      3S
