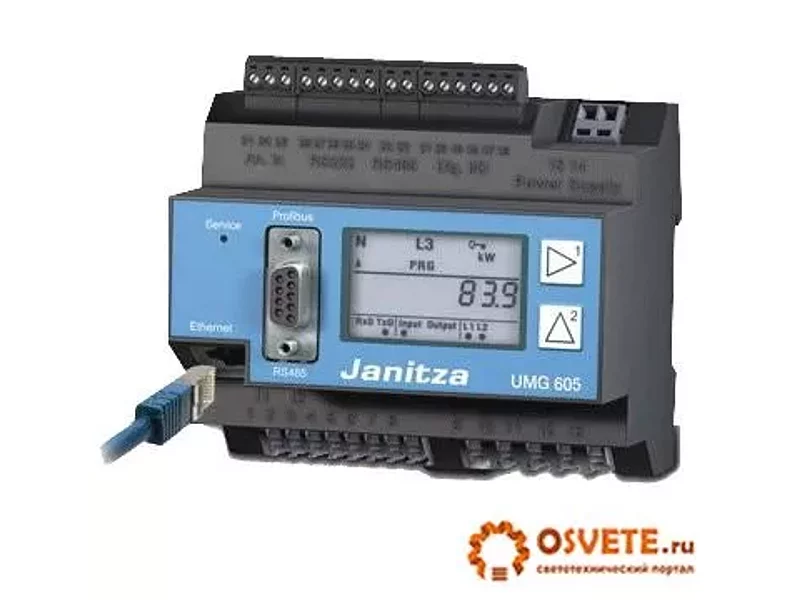

UMG 605 - Анализатор мощности с креплением на DIN рейку

Анализатор качества мощности UMG 605 устанавливается в низковольтных системах распределения как основной измерительный прибор. У прибора присутствуют различные виды интерфейсов: такие как Profibus, RS485, BACnet, Ethernet в том числе и веб сервер. 128 Мб памяти позволяют хранить журнал данных и событий, таких как всплески, провалы, пропадание напряжения.

Входы для измерения напряжения рассчитаны на измерения в низковольтных сетях.   Входы для измерения тока у анализатора мощности UMG 605 должны быть подключены через внешние трансформаторы тока ../1A или ../5A.   Особенности:

4 входа измерения напряжения, 4 входа измерения тока Контроль качества напряжения в соответствии с DIN EN61000-4-30:2009 класс S Анализ и обработка согласно DIN EN50160 с помощью входящего в комплект ПО GridVis Измерение высших гармоник и субгармоник (Uln, Ull, I) в соответствии с DIN EN61000-4-7 Регистрация переходных процессов от 50 мкс и сохранение до 16 000 точек считывания Регистрация более 2400 измеренных значений за один цикл измерения (200 мс) Измерение до 63 гармоники для Ull, Uln, I, P  и Q (индукт./емк.) Регистрация таких событий, как перенапряжение, провалы напряжения, пропадание напряжения сети и ток перегрузки Журнал данных/память событий (128 Мб флеш-память) Активная энергия; погрешность измерения класса 0,5 для трансформатора .../5А в соответствии с DIN EN62053-22 Реактивная энергия; погрешность измерения класса 2 в соответствии с DIN EN62053-23 2 цифровых входа, 2 цифровых выхода, вход измерения температуры ЖК-дисплей, 2 клавиши Диапазон рабочей температуры от -10 до +55 °C Монтаж на DIN-рейке 35 мм, подходит для установочных распределительных устройств Интерфейсы

 - Profibus DP/V0  - RS485; Modbus RTU, Modbus-Master, BACnet (опция)  - RS232; Modbus Slave  - Ethernet; веб-сервер, эл. почта, BACnet (опция)

Программирование собственных приложений в Jasic
