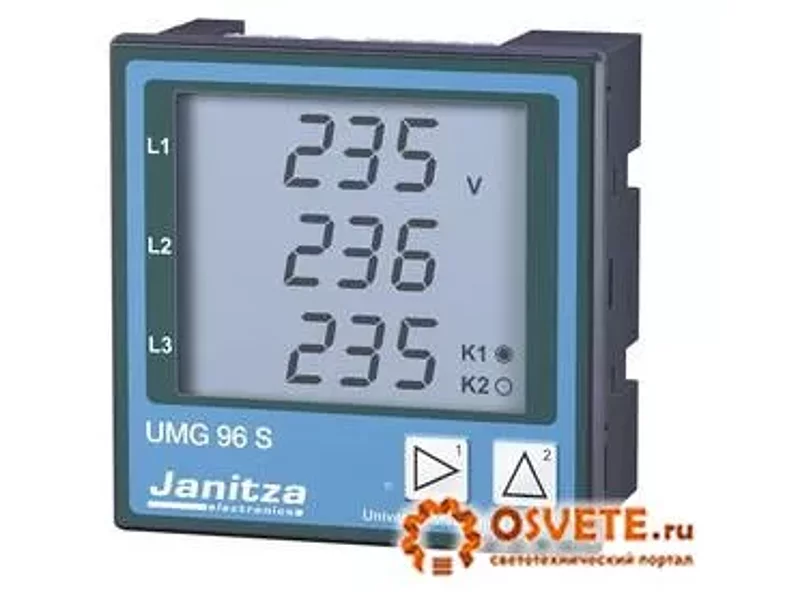

UMG 96S - Анализатор параметров электрической сети

Анализатор параметров электрической сети UMG 96S предназначен для измерения и регистрации электрических параметров (истинных среднеквадратических значений) в сетях низкого и среднего напряжения. Измерения предназначены для однофазных и трёхфазных систем с нейтральным проводником в сетях низкого и среднего напряжения.

Одной из важных особенностей прибора UMG96S является его компактная конструкция (96x96 мм) и высокий уровень стабильности.
Особенности UMG 96S:

Контрастный ЖК-дисплей

Выбор информации на дисплее и авторотация дисплея:

Измеряемые значения отображаются на дисплее прибора. Существуют два метода получения информации на дисплее:   - Автоматически сменяющаяся презентация выбранных параметров на дисплее с настраиваемым интервалом времени от 0 до 60 секунд. - Выбор необходимого измеряемого параметра на дисплее при помощи кнопок управления из выбранного профиля отображения.   Существует четыре профиля отображения, каждый профиль может быть сконфигурирован при помощи ПК по встроенному интерфейсу RS485/232 и передан на устройство.

Цифровые входы / выходы - могут использоваться, как импульсные выходы (макс. 10 Гц) для передачи информации о потреблении активной и реактивной энергии или как переключающие выходы. Цифровые выходы могут быть запрограммированы для контроля измеряемых данных. Результат 3 встроенных компараторов (A, B, C) может быть присвоен каждому цифровому выходу. Результат компаратора может также быть записан внешне через RTU Modbus. Переключающие выходы могут управляться через Profibus.

Счётчик времени наработки - измеряет время (с 6 минутным интервалом) после включения прибора и не может быть обнулён. В дополнение к этому может быть запрограммировано 6 временных интервалов системы компараторов , и общее время выполнения записывается, используя системный результат компаратора. В качестве параметров доступны измеряемые величины / значения пределов / операнды (> = <). Общие время работы компаратора может быть обнулено.

Аналоговые выходы - для каждого аналогового вывода доступны следующие параметры: измеряемое значение, значение начала шкалы (4мА) и значение конца шкалы (20мА).

  • Запись данных - прибор может сохранять до 160.000 измеряемых значений или событий в памяти данных (опция). Для сохранения измеряемых значений и событий, в вашем распоряжении 4 предопределенных профиля. Каждый профиль может быть запрограммирован отдельно или вместе с другими профилями.

Память - все модели UMG 96S запоминают энергию (полную), минимальные и максимальные значения (без даты и времени).

L-N: 80... 300 V - AC
