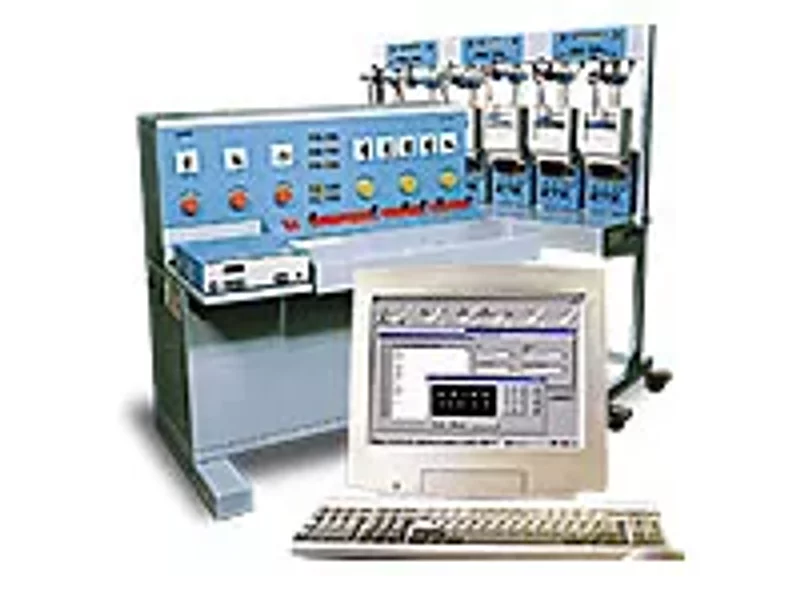

Стационарная установка групповой поверки и регулировки счетчиков эл.ЦУ6800

ЦУ6800
ТУ 25-016-7563.009-96
Установка, класса точности 0,25, для массовой поверки индукционных и электронных электросчетчиков активной энергии класса точности 1,0 и электросчетчиков реактивной энергии класса 1,5. Позволяет производить поверку до 30 электросчетчиков одновременно. В модификации ЦУ6800И (со стабилизированными источниками тока и напряжения) - до 12 электросчетчиков. В модификации ЦУ6800Р (ЦУ6800ИР) (с блоком гальванической развязки) - до 18 однофазных электросчетчиков "с шунтом".

  Нормативно-правовое обеспечение:

Соответствие ГОСТ 22261 Сертифицированы в России и СНГ

Технические характеристики:
Показатели:                                                     ЦУ6800/1...5*            ЦУ6800И/1...5*
                                                                       ЦУ6800/1...5Р*          ЦУ6800И/1...5Р*

Основная погрешность при измерении, %:
- активной мощности (энергии)                          от 0,2
- реактивной мощности (энергии)                      от 0,2
- напряжения переменного тока                        от 0,5
- силы переменного тока                                   от 0,5

Частота измерительной сети при поверке средств измерения мощности и энергии, Гц                     50±2,5; 60±3

Номинальное значение фазных напряжений, В 57,7; 127; 220; 380

Выходная мощность на фазу, В*А, при:
- нестабилизированных выходных сигналах, до:    200                     200
- стабилизированных выходных сигналах, до:          -                      25

Диапазон регулирования выходного тока, А, при:
- нестабилизированном токе                                    0,005-120             0,005-120
- стабилизированном токе                                               -                   0,005-10

Диапазон регулирования выходного напряжения, В, при:
- нестабилизированном напряжении                           40-420              40-420
- стабилизированном напряжении                                 -                   13-420

Значения устанавливаемого cosφ при:
- нестабилизированном напряжении и токе    0,5L; 1,0; 0,8С             0,5L; 1,0; 0,8С
- стабилизированном напряжении и токе              -                          от ±0,5 до ±1,0

Напряжение сети питания, В                              3x220/380
Наибольшая потребляемая мощность, В*А       3000
Вид питающей сети                                           трехфазная
                                                                          четырехпроводная
                                                                          переменного тока
Диапазон рабочих температур, °С     +10°C - +35°C

* — число через дробь — количество стендов в составе установки (при работе установки с блоками тока и напряжения одновременно используется не более 2-х стендов, при работе с блоком гальванической развязки одновременно используется не более 3-х стендов).

Особенности:

Модульное исполнение, позволяющее подключать в установке ЦУ6800 от 1 до 5 стендов одновременно, при возможности поверки до 30 электросчетчиков одновременно (6 на каждом стенде) Возможность групповой поверки и регулировки однофазных счетчиков активной энергии с внутренней связью между последовательной и параллельной цепями (для исполнений с суффиксом "Р") Расположение индикаторов непосредственно около поверяемых электросчетчиков. Автоматизированная обработка результатов измерений Точная подстройка номинальных значений токов и напряжений с выводом на цифровое табло Продолжительность непрерывной работы 8 часов Вывод результатов поверки на персональный компьютер Наличие в комплекте поставки программного обеспечения, позволяющего производить:
тестирование погрешности, чувствительности, самохода, проверку работы счетного устройства поверяемых электросчетчиков отдельно для каждого стенда (параметры источника оператор должен устанавливать вручную); автоматический опрос электросчетчиков и сбор информации от поверяемых электросчетчиков; обработку полученной информации и отображение результатов на экране монитора в удобной для оператора форме; накопление результатов для создания протоколов поверки и архивов для хранения и последующего анализа; создание протоколов поверки для печати; создание вспомогательных таблиц параметров для разного типа электросчетчиков, а также таблиц для проведения тестов регулировки и поверки.

  Характеристики надежности:

Межповерочный интервал установки — З года Межповерочный интервал эталонного электросчетчика — 1 год Гарантийный срок эксплуатации — 1,5 года

Варианты исполнения:

ЦУ6800/1...5* ЦУ6800И — модификация установки со стабилизированными источниками напряжения и тока и частотомером ЦУ6800Р и ЦУ6800ИР-модификации установок с блоком гальванической развязки.

Установка ЦУ6800И дополнительно обеспечивает:

регулировку угла сдвига фазы между выходными напряжениями и токами в пределах 0 - 360°, плавность регулировки не хуже 0,01 рад; выходные сигналы напряжения и тока на пределах 50, 100, 200, 400, 500, 1000 Гц с плавной регулировкой частоты в диапазоне ±25%; возможность поверки амперметров и вольтметров при наличии эталонных приборов; нестабильность выходных сигналов не более 0,1%.

При отключении стабилизированных источников тока и напряжения установка ЦУ6800И может использоваться как установка ЦУ6800.

Установки ЦУ6800Р, ЦУ6800ИР дополнительно обеспечивают возможность поверки и регулировки однофазных электросчетчиков с гальванической связью между параллельными и последовательными измерительными цепями (при этом используется не более 3-х стендов) при номинальном напряжении 220В. При отключенном блоке гальванической развязки установка используется в обычном составе.

Состав:

Пульт управления Образцовый электросчетчик ЦЭ6806 (класс точности 0,1) Стенды для подключения 6 электросчетчиков (от 1 до 5 стендов) Высокостабильные источники тока и напряжения с защитой от короткого замыкания цепи напряжения и разрыва цепи тока (для исполнений с суффиксом «И») Блок гальванической развязки для установки в случае поверки электросчетчиков с преобразователями тока на шунте (для исполнений с суффиксом «Р») Комплект ЗИП с набором универсальных соединительных кабелей.
