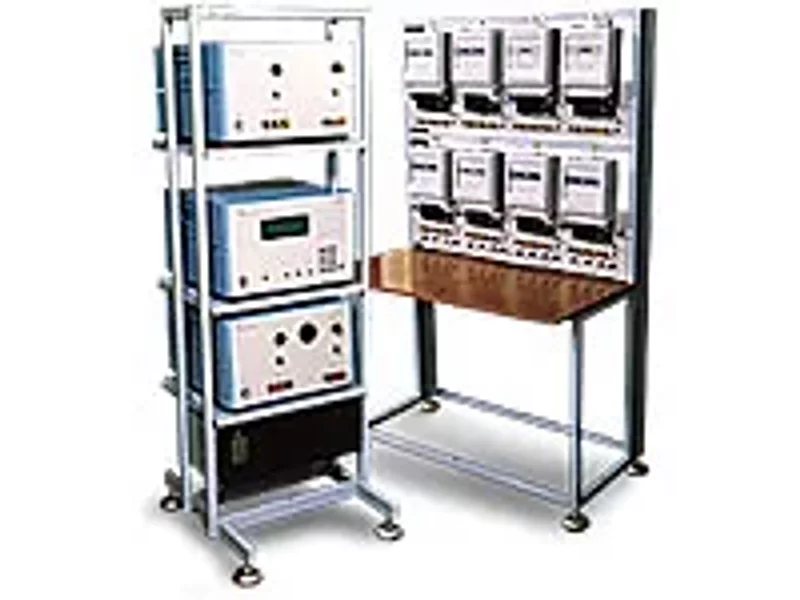

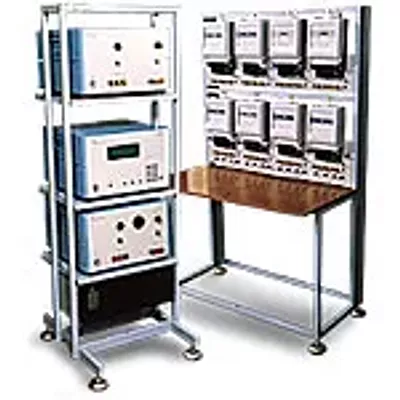

Установка групповой поверки и регулировки высокоточных электросчетчиков МК6801

МК6801
ТУ 25-7565.016-93
Установка, класса точности 0,05, для поверки и регулировки электронных счетчиков активной энергии класса точности 0,2 и электросчетчиков реактивной энергии класса 0,5.
Поверка ваттметров, трехфазных варметров, преобразователей и калибраторов мощности переменного тока.
Стенд установки обеспечивает подключение до 8 поверяемых электросчетчиков.

Нормативно-правовое обеспечение:

Соответствие ГОСТ 22261 Сертифицированы в России и СНГ

Технические характеристики:

Основная погрешность при измерении, %:

— активной мощности (энергии) от 0,05 (0,05)
— реактивной мощности (энергии) от 0,1 (0,1)
— напряжения переменного тока от 0,2
— силы переменного тока от 0,2

Диапазон изменения выходных напряжений, В 13-420 Диапазон изменения силы выходного тока, А 0,005-10 Выходная мощность в измерительных цепях, В*А:

— тока до 25
— напряжения до 25

Количество поверяемых электросчетчиков 1-8 Вид питающей сети однофазная Напряжение сети питания, В 220 Полная потребляемая мощность, не более, В*А 1500 Диапазон рабочих температур, °С от 10 до 35 Габаритные размеры, мм:

— стойки 620 x 600 x 1600
— стенда 670 x 1150 x 1600

Масса, кг:

— стойки с приборами 167
— стенда 90

Особенности:

Классы точности поверяемых средств измерений активной мощности и энергии - 0,2 и менее точные Классы точности поверяемых средств измерений реактивной мощности и энергии - 0,5 и менее точные Возможность групповой поверки электросчетчиков (до 8 одновременно) Отображение результатов измерения на индикаторном табло эталонного электросчетчика Возможность работы в составе компьютерных комплектов посредством интерфейса ИРПС и RS232 (с адаптером ИРПС/RS232 СТОЭ.421211,076 и кабелем постовляемых по отдельному заказу) Автоматическая обработка результатов измерений В комплект поставки входит программное обеспечение верхнего уровня для эталонного электросчетчика установки, позволяющее автоматизировать сбор информации и оформление протоколов поверки.

Характеристики надежности:

Межповерочный интервал — 1 год Гарантийный срок эксплуатации — 1,5 года

Состав:

Эталонный ваттметр-счетчик ЦЭ6802, класс точности 0,05 Высокостабильный источник тока с защитой от разрыва цепи тока Высокостабильный источник напряжения с защитой от короткого замыкания Стенд для оперативного подключения до 8 электросчетчиков или до 4 приборов настольного типа Комплект ЗИП с набором универсальных соединительных кабелей МК6801 по отдельному заказу может комплектоваться фотоголовками ИНЕС.423141.005-03 до 8 шт и контактодержатели ДЖЦ6.624.003 до 8 шт для ускоренной поверки индукционных электросчетчиков методом образцового счетчика.
Приспособление крепится на лицевой панели индукционного электросчетчика.
Применение головки позволяет повысить точность и достоверность измерений и снизить трудоемкость поверки индукционных электросчетчиков.
