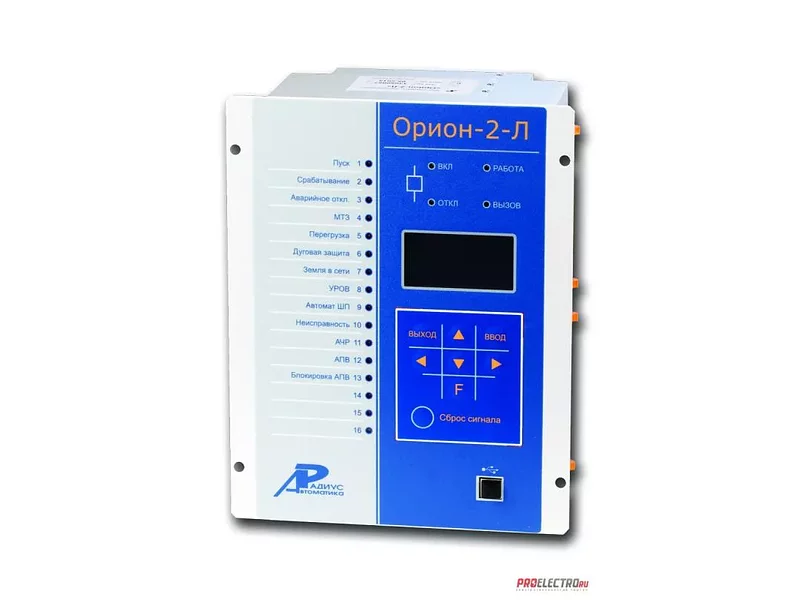

Устройство Орион-2-Л

Цифровое устройство релейной защиты «Орион-2-Л» предназначено для выполнения функций релейной защиты, автоматики и сигнализации отходящих линий, трансформаторов и электродвигателей напряжением 6–35 кВ на подстанциях и распределительных пунктах (РП) с переменным или выпрямленным оперативным током. Устройство может применяться на подстанциях с постоянным оперативным током.«Орион-2-Л» обеспечивает работу с различными типами выключателей с выдачей команды на отключение, в том числе и от независимого накопительного конденсатора (например, БК-400), а также работу с выключателями, катушки отключения которых включены «по схеме дешунтирования».«Орион-2-Л» предназначено для установки в релейных отсеках комплектных распределительных устройств (КРУ), комплектных распределительных устройств наружной установки (КРУН), на панелях сборных камер одностороннего обслуживания (КСО) с передним или задним подключением.Функции цифрового устройства релейной защиты Орион-2Л:

выполнение функций защит, автоматики и сигнализации возможность программного задания внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, функций светодиодов, реле и др.) на месте установки устройства или дистанционно по каналу связи с автоматизированной системой управления (АСУ), хранение заданной конфигурации в течение всего срока службы переключение двух программ уставок сигнализация срабатывания защит и автоматики, неисправности устройства с помощью реле и программно назначаемых светодиодов, а также по каналу АСУ регистрация и хранение параметров аварийных событий, а также накопительной информации осциллографирование аварийных процессов контроль и индикация положения выключателя, исправности его цепей управления измерение текущих значений электрических параметров защищаемого объекта непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы блокировка всех выходов при неисправности устройства для исключения ложных срабатываний гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ возможность питания от внешнего источника постоянного тока напряжением + 24 В (аккумуляторной батареи), а также от порта USB для считывания на ПЭВМ информации из устройства на обесточенном объекте возможность связи с диспетчерским пунктом по каналу GSM (функция «дозвона»)

 Технические характеристики цифрового устройства релейной защиты Орион-2Л:

количество аналоговых входов6количество входных дискретных сигналов 6 количество выходных дискретных сигналов 16 количество каналов дешунтирования 2 габаритные размеры (ШхВхГ), не более160х230х140 мм масса без упаковки, не более 4 кг
