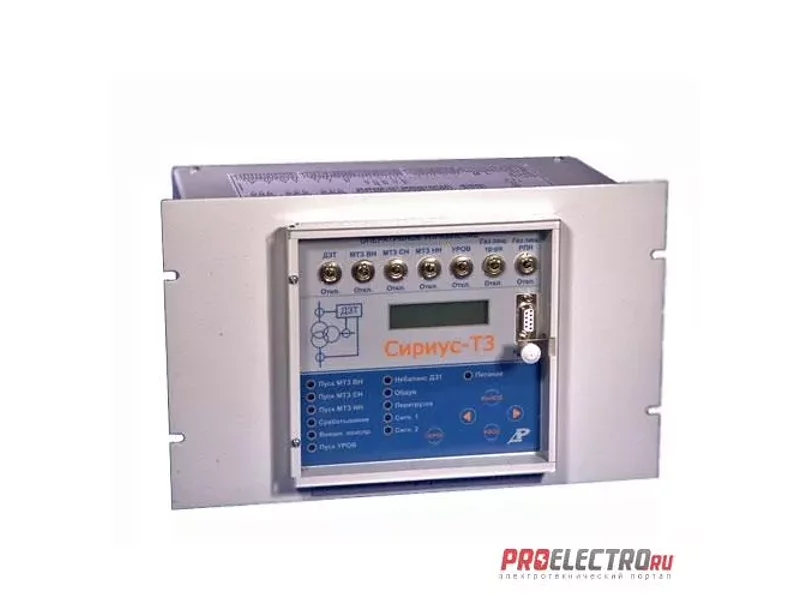

Микропроцессорное устройство основной защиты трехобмоточного (либо двухобмоточного с расщепленной обмоткой) трансформатора или автотрансформатора с высшим напряжением 35-220 кВ. Также возможно использование в качестве дифференциальной защиты сдвоенного реактора, мощного синхронного двигателя или в качестве продольной дифференциальной защиты ошиновки с тремя присоединениями. Содержит подменную МТЗ ВН, МТЗ CН, МТЗ НН с внешним комбинированным пуском напряжения.Назначение Сириус-Т3:Устройство микропроцессорной защиты «Сириус-Т3», предназначено для выполнения функций основной защиты трехобмоточного трансформатора с высшим напряжением 35-220 кВ. Содержит ступени подменных максимальной токовой защиты (МТЗ) высшей, средней и низшей сторон трансформатора, которые выполнены с внешним комбинированным пуском напряжения. Также возможно использование в качестве дифференциальной защиты автотрансформатора.Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 35-220 кВ.Устройство Сириус-Т3 является комбинированным микропроцессорным терминалом релейной защиты и автоматики. Применение в устройстве Сириус-Т3 модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.Устройство Сириус-Т3 обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; задание внутренней конфигурации (ввод/вывод защит, автоматики, сигнализации и т.д.); ввод и хранение установок защит и автоматики; передачу параметров аварии, ввод и изменение установок по линии связи; непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; получение дискретных сигналов управления и блокировок, выдачу команд аварийной и предупредительной сигнализации; гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях.
- Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания). Двухступенчатая МТЗ высшей стороны трансформатора с возможностью комбинированного пуска по напряжению от сторон низшего и среднего напряжения (по дискретным входам, объединенным по условию «ИЛИ»). Для увеличения чувствительности имеется возможность ввести блокировку по 2-й гармонике дифференциального тока. Это позволяет отстроиться от бросков намагничивающего тока без загрубления ступеней максимальной токовой защиты высшего напряжения (МТЗ ВН) по времени и току. Ступень МТЗ средней стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны среднего напряжения (по дискретному входу). Возможность действия на отдельное реле отключения и на общие реле отключения с разными временами. Ступень МТЗ низшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Возможность действия на отдельное реле отключения и на общие реле отключения с разными временами. Защита от перегрузки по каждой стороне напряжения с действием на сигнализацию.
- Контроль состояния трансформатора по ряду входных дискретных сигналов. Управление схемой обдува по двум критериям – ток нагрузки и сигналы от датчиков температуры. Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого. Возможность подключения внешних защит, например, газовой защиты трансформатора. Формирование сигнала УРОВ при отказах своего выключателя. Исполнение входного сигнала УРОВ с контролем по току при отказах нижестоящих выключателей. Контроль на «затягивание» команды на отключение. Контроль наличия питания терминала и его работоспособности. Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию.
- Стандартная схема включения независимо от группы соединения обмоток си- лового трансформатора (не требуются дополнительные ТТ). Внутренняя цифровая компенсация коэффициента трансформации и фазы ТТ. Коррекция погрешности, вносимой изменением положения РПН. Встроенный аварийный цифровой осциллограф всех токовых каналов (для анализа работы ДЗТ). Внутренняя цифровая сборка токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступеней МТЗ ВН. Возможность работы реле сигнализации «Внешняя неисправность» в непрерывном или импульсном режиме работы. Наличие программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы. Наличие аналогичных программно настраиваемых светодиодов на передней панели. Регистратор событий. Оперативный ввод или вывод некоторых функций с помощью тумблеров на передней панели устройства вместо традиционных накладок. Наличие двух независимых интерфейсов связи RS232C и токовой петли (RS485) для связи с компьютером. Встроенные часы-календарь.
