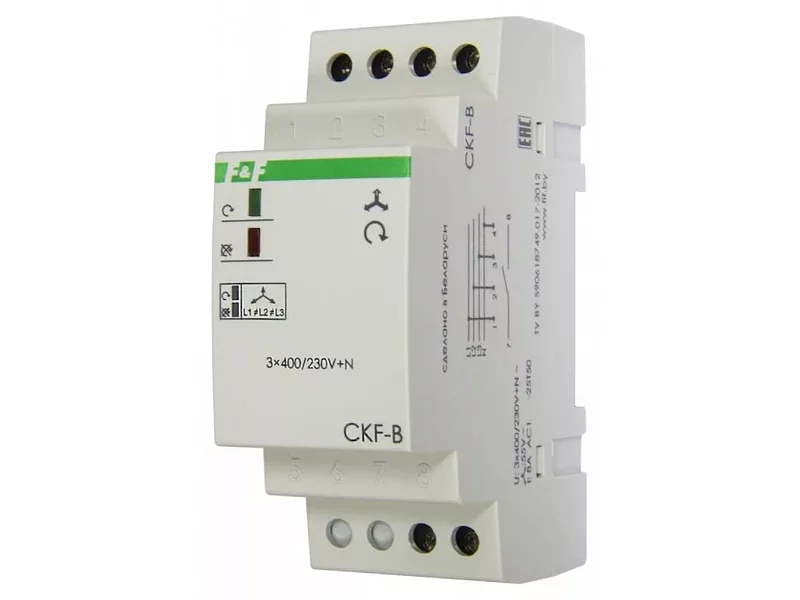

Автомат защиты электродвигателей CKF-B
В наличии
Цена от
1,439 ₽/ шт
Цена актуальна на 21.05.2020
Добавлен:
Поставщик
Белгород · Поставки электронных компонентов, электромеханических изделий, оборудования КИПиА
41 товаровОтвет ~2 чБыл в сети 20.10.2025
Автомат защиты электродвигателей CKF-B предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода, чередования фаз.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение при асимметрии напряжения происходит с задержкой 3,0-5,0 сек. В случаях отсутствия хотя бы одной из фаз, обрыва нулевого провода, чередования фаз изделие выключается с задержкой 0,1 сек. включение происходит автоматически после восстановления сетевого напряжения питания.
МОНТАЖ: 1) Отключить питание; 2) Подключить: 1, 2, 3 к входным зажимам контактора, зажим 4 к нулевому проводу, зажим к нулевому проводу; 3) От зажима катушки контактора отключить провод управления и подключить его к зажиму 7, свободный вывод катушки к зажиму 8. 4) Включить питание: - нормальная работа - горит зеленый светодиод, - неправильное чередование фаз - горит красный светодиод (поменять местами провода на зажимах 1 и 2), - отсутствие фазы или асимметрия выше установленной или напряжение ниже установленного порога - светодиоды не светятся. 5) Проверить работу реле, отключая напряжение в фазах.
Напряжение питания 3x400/230 В +N; 50 Гц Максимальный ток катушки контактора 2 А Контакт 1NO Сигнализация питания зеленый светодиод Сигнализация аварии красный светодиод Асимметрия напряжения (регулируемая) 55 В Гистерезис 5 В Задержка отключения 3-5 с Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 1,6 Вт Габариты (ШхВхГ) 35х90х65 мм Тип корпуса 2S
