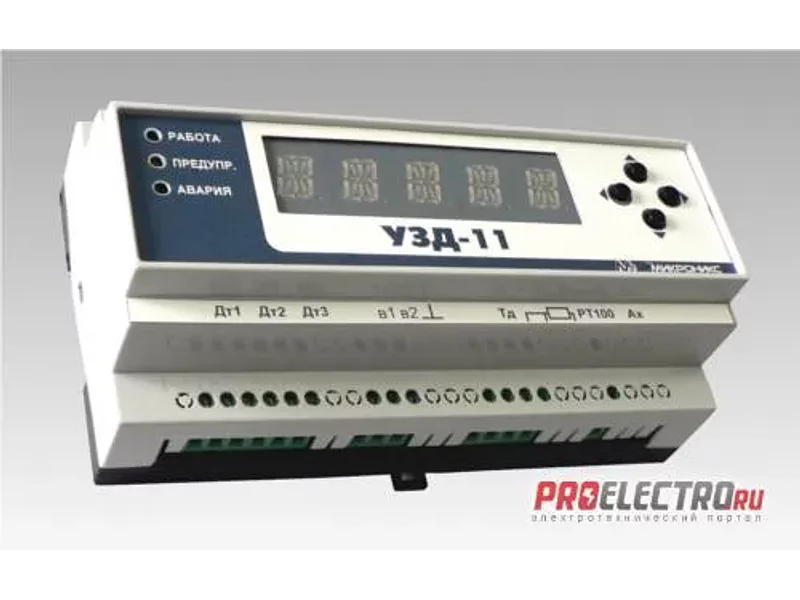

Устройство защиты электродвигателя УЗД-11

Микропроцессорное устройство защиты двигателя УЗД-11 предназначено для комплексной защиты трехфазных электродвигателей и управления работой электродвигателей. Защита осуществляется путем аварийного отключения или предотвращения включения двигателя в случае обнаружения его неисправности. Устройство непрерывно осуществляет контроль питающей сети и тока двигателя. Дополнительно, устройство может контролировать нагрев двигателя, попадание воды в масляный картер насоса или другого устройства, приводимого в действие электродвигателем, обрабатывать внешние дискретные сигналы аварий. Устройство формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции обмоток или силового кабеля двигателя.Выполняемые функции защиты

интеллектуальная токовая защита по всем фазам, в том числе:
защита от перегрузки по току; защита от тепловой перегрузки двигателя (на основе тепловой модели); защита от холостого хода и обрыва фаз; защита от перекоса фазных токов;
контроль последовательности фаз; защита от выхода питающего напряжения за установленные границы; блокировка включения двигателя при нарушении изоляции обмоток; защита от перегрева двигателя с использованием термодатчиков; защитное отключение двигателя по сигналам от внешних датчиков и устройств; контроль попадания воды в масляный картер насоса; контроль исправности термодатчиков и датчика влажности.

Дополнительные функции

измерение пусковой характеристики защищаемого двигателя; автоматизированная настройка токовых защит в соответствии с измеренной пусковой характеристикой электродвигателя; сигнализация о предаварийном отклонении напряжений и токов; индикация причины отключения двигателя; задержка повторного включения нагрузки после устранения аварии; блокировка повторного включения в случаях когда устройство не может определить устранилась ли авария; возможность оперативного изменения параметров защиты; защита от несанкционированного изменения настроек; дистанционный контроль состояния двигателя; дистанционное управление работой двигателя; управление пуском и остановом двигателя с переключением звезда-треугольник; управление независимым расцепителем автоматического выключателя; управление двигателем, работающем в реверсивном режиме; обработка внешних сигналов запуска и остановки двигателя; возможность циклического запуска и останова двигателя по времени; ведение протокола работы двигателя; ведение протокола аварийных ситуаций; подсчет моточасов; запись аварийных осциллограмм.

Варианты исполнения изделияИзделие выпускается в нескольких модификациях, отличающихся друг от друга диапазоном номинальных токов. Все модификации оснащены интерфейсом RS-485.Выпускаются следующие модификации устройства по номинальному току защиты:

УЗД-11 1,0-10А; УЗД-11 8,4-84А; УЗД-11 50-500А.

ООО НТФ Микроникс
