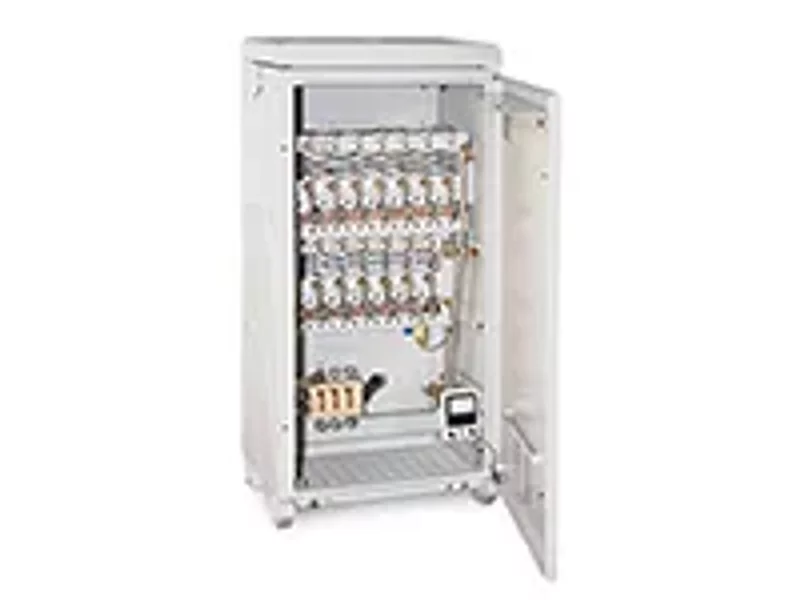

ДРП-М1

ДРП-М1
ТУ 3415-003-46164008-99
Защита от электрохимической коррозии подземных металлических сооружений, находящихся в зонах действия блуждающих токов, возникающих от рельсового электротранспорта постоянного тока (электрифицированные железные дороги, трамвай, метрополитен и т.п.).
Предназначены для размещения на открытом воздухе (категория размещения – 1).

Нормативно-правовое обеспечение:

Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» Cоответствует Госстандарту России NРОСС.RU.МЕ86. Н00432

Конструктивные особенности:

Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды – IP34, по ГОСТ 14254. Класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0. Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004. Механическое закрепление кабелей после их присоединения к дренажам. Недоступность вводов кабелей для проникновения в процессе эксплуатации в дренажи грызунов, насекомых и пресмыкающихся. Металлический корпус, обеспечивающий надежную защиту от механических повреждений. Порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозионную стойкость корпуса и снижает нагрев от солнечного излучения. Увеличенный технический ресурс – до 50000 часов и срок службы – 20 лет. Вандалоустойчивая конструкция замков обеспечивает плотное прилегание наружной двери и защиту от несанкционированного доступа внутрь дренажей.

Функциональные возможности:

Значительно увеличены продолжительность включения (ПВ) и протекания номинального тока. Оптимизированы тепловые характеристики дренажей. Не требуется источник внешнего электропитания. Обеспечено малое напряжение включения дренажей. Для повышения надежности работы дренажей диодно-резисторные секции включены параллельно. Обеспечено измерение протекающего через дренаж тока. Установлен разъединитель в цепи дренирования тока от сооружения. Установлена эффективная защита от атмосферных перенапряжений. Имеется возможность ступенчатого установления номинального тока дренажей:
- для ДРП-М1-100-У1 и ДРП-М1-300-У1 от 0,1Iном с шагом 0,1Iном;
- для ДРП-М1-500-У1 от 0,07 Iном до Iном с шагом 0,07 Iном.

Условия эксплуатации:

диапазон рабочих температур окружающей среды: от - 45°С до +45°С; относительная влажность воздуха: до 98% (при температуре +25°С); атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.); атмосфера типов I, II.

Габаритные размеры:
