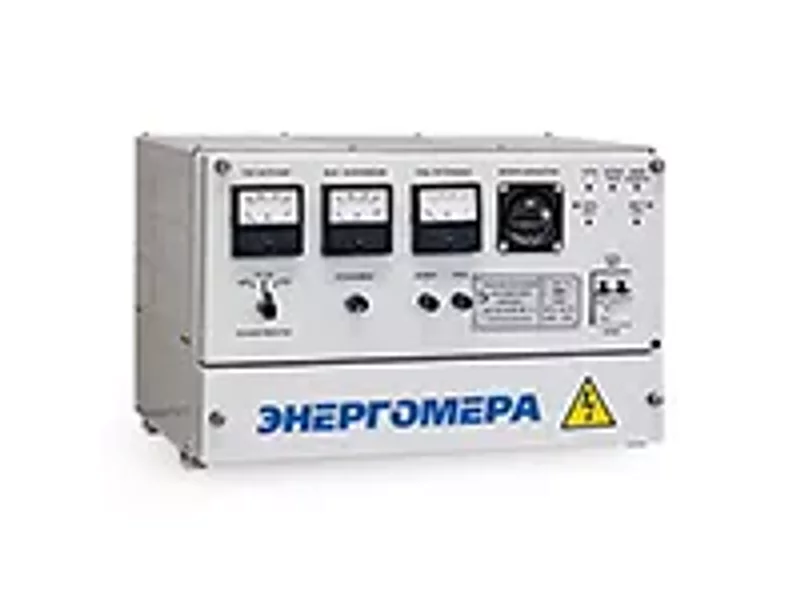

ПНКЗ-ППЧ-М10

ПНКЗ-ППЧ-М10
ТУ 3415-010-22136119-03
Эффективная защита от электрохимической (почвенной) коррозии подземных металлических сооружений, коммуникаций, трубопроводов, хранилищ нефтепродуктов, опорной арматуры и других аналогичных объектов в условиях коррозионного воздействия почвы, при неблагоприятном воздействии блуждающих токов.
Преобразователи встраиваемого типа для размещения в укрытиях различных видов и в комплектных электротехнических устройствах
(категория размещения – 2).

Нормативно-правовое обеспечение:

Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие треюования к защите от коррозии» (по большинству показателей). Соответствуют ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии.» Выпускаются по техническим условиям: ТУ 3415-010-22136119-03. Сертифицированы:
- сертификат соответствия Госстандарта России РОСС.RU.АЮ11. Н00343, выдан Органом по сертификации «ВНИИГАЗ-СЕРТИФИКАТ».
- сертификат соответствия системы сертификации ГАЗПРОМСЕРТ» ГО 00.RU.1101.Н00003. Разрешение Ростехнадзора на применение: РРС35-00004.

Область применения:
Предприятия нефтяного, газового, химического, энергетического и других промышленных комплексов, располагающих сетью магистральных и немагистральных трубопроводов различного назначения (газопроводов, нефтепроводов, продуктопроводов и т.п.), других подземных металлических коммуникаций и сооружений, в том числе расположенных в зонах электрифицированного рельсового транспорта (железных дорог, трамвайных путей и др.). Работающего на постоянном токе. Различные организации, имеющие металлические подземные коммуникации и сооружения в почвах с высокой коррозионной активностью.

Конструктивные особенности:

Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды – IP20, по ГОСТ 14254. Класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0. Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004. Унифицированная конструкция, габаритные и присоединительные размеры корпусов одинаковы для всех исполнений преобразователей по выходной мощности. Металлический корпус, обеспечивающий надежную защиту от механических повреждений. Порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозионную стойкость корпуса. Наличие автоматического выключателя на входе преобразователя. Встроенный корректор коэффициента мощности, имеющий cosφ, близкий к единице (cosφ>0,98). Возможность подключения к различным системам телемеханики для дистанционного управления и контроля:
защитного потенциала на сооружении; выходного напряжения; защитного тока; дистанционной установки защитного потенциала (в автоматическом режиме работы); дистанционной установки защитного тока (в автоматическом режиме работы); дистанционной установки выходного напряжения (в ручном режиме); дистанционного прерывания защитного тока; дистанционного отключения и включения.

Преобразователи обеспечивают:

Высокую точность поддержания защитного потенциала - до ±0,5% и защитного тока - до ±1% (в автоматическом режиме работы); Заданные электрические параметры при изменении напряжения питающей сети от 176В до 242В; Плавный выход на установленные значения выходного напряжения и тока нагрузки при включении преобразователя, а также при пропадании и последующем появлении напряжения питающей сети; Коэффициент пульсаций тока нагрузки менее 3%; Измерение выходного напряжения, тока нагрузки и защитного потенциала встроенными приборами; Учет времени наработки преобразователя; Ограничение тока нагрузки при перегрузке и коротком замыкании в цепи нагрузки; Длительную безаварийную работу в режиме холостого хода, при обрыве кабелей к сооружению или к анодному заземлению; Стабильную работу при сбросе и набросе нагрузки; Устойчивую работу при изменении сопротивления нагрузки от 0,2 до 5,0 номинального значения (в 25 раз!); Возможность оперативного подключения на режим удвоенного номинального напряжения (2 Uном) при половинном токе нагрузки (0,5 Iном); Экономичное энергопотребление за счет высоких энергетических показателей; Низкий уровень радиопомех, не превышающий значений, установленных
ГОСТ Р 51522-99.

Дополнительные возможности:

Преобразователь обеспечивает возможность непрерывной работы без профилактического обслуживания и ремонта не менее 6 мес. Поставляется в комплекте с медно-сульфатным электродом сравнения типа "ЭНЕРГОМЕРА" ЭСН-МС2 (ТУ 4218-005-2136119-2000).

Режимы работы:

Автоматическое поддержание защитного потенциала на сооружении на заданном уровне, в пределах от -0,5В до -3,5В (при подключении датчика потенциала, например, медно-сульфатного электрода сравнения); Автоматическая стабилизация и поддержание защитного тока сооружения на заданном уровне; Ручная установка выходного напряжения; Циклическое прерывание тока нагрузки внешним управляющим сигналом от систем телемеханики для измерения поляризационного потенциала на сооружении.

Условия эксплуатации:

диапазон рабочих температур окружающей среды: от - 40°С до +45°С; относительная влажность воздуха: до 98% (при температуре +25°С); атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.); атмосфера типов I, II.

Габаритные размеры:
