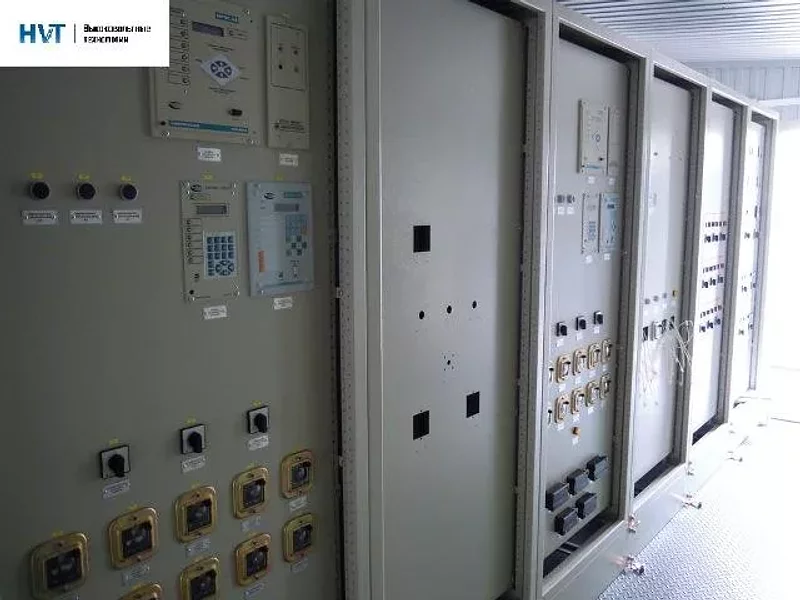

Шкаф релейной защиты ШЗА

ООО ГК “Высоковольтные  технологии” изготавливает  шкафы защиты и автоматики серии ШЗА. Шкафы защиты и автоматики серии ШЗА предназначены для защиты, автоматики и управления высоковольтными выключателями подстанции, управление  трансформаторами, управление генераторами и электродвигателями напряжением 35- 220 kV. По схемным решениям ООО “Высоковольтные технологии Инжиниринг”  шкафы ШЗА обеспечивают многочисленные функции защит, местное или дистанционное управление подстанционным оборудованием, регистрацию событий, регистрацию аварийных процессов, измерение электрических величин.   Общие технические данные шкафов:   Номинальный ток 5(1) А, 50 Hz Номинальное напряжение 100 V Оперативные цепи ~/=110/220 V Степень защиты внешей оболочки, до IP54 Диапазон рабочих температур для нормальной работы шкафов  -25 °С до  +55° С Срок службы 25 лет   В зависимости от назначения изготавливаются  шкафы следующих типов: •             ШЗАЛ – Шкафы защиты и автоматики линий; •             ШЗАТ– Шкафы защиты и автоматики силового трансформатора; •             ШЗАСВ – Шкафы защиты и автоматики секционного выключателя; •             ШЗАОВ - Шкафы защиты и автоматики обходного выключателя •             ШЗАШ – Шкафы дифференциальной защиты сборных шин; •             ШЗАГ – Шкафы защиты и автоматики генератора; •             ШЗАКУ – Шкафы коммерческого учета электроэнергии; •             ШЗАЦС – Шкафы защиты и автоматики центральной сигнализации •             ШЗАГ - Шкафы защиты и автоматики генератора •             ШЗАГТ - Шкафы защиты и автоматики блока генератор-трансформатор •             ШЗАОШ - Шкафы защиты и автоматики ошиновки •             ШЗАН - Шкафы защиты и автоматики с цепями трансформатора напряжения •             ШЗАУТ - Шкафы защиты и автоматики управления выключателем трансформатора •             ШЗАУАЛ - Шкафы защиты и автоматики управления выключателем линии Шкафы типа ШЗА различаются также по исполнениям: исполнение для защиты одного присоединения и исполнение для защиты двух присоединений (например: шкаф защиты двух линий).   В шкафах по заказу могут быть выполнены изменения, необходимые для данного конкретного случая применения. По заказу может быть разработана другая конструкция шкафа или схема привязки шкафа к оборудованию подстанции (электростанции).   В качестве устройств РЗА в шкафах типа ШЗА устанавливаются микропроцессорные устройства релейной.
