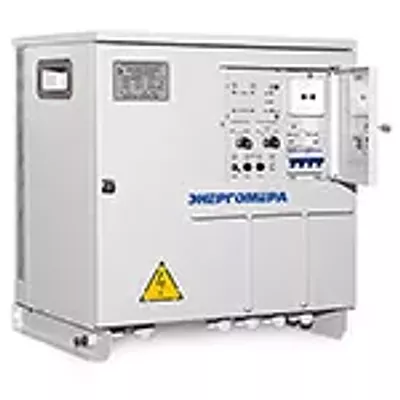

Ус-во автомат вкл резервного преобразователя "ЭНЕРГОМЕРА"АВРП-1-У2, АВРП-2Т-У2

АВРП-1-У2, АВРП-2Т-У2
ТУ 3435-016-22136119-2005
Устройства автоматического включения резервного преобразователя АВРП-1-У2 и АВРП-2Т-У2 предназначены для применения в составе систем катодной защиты подземных металлических сооружений от электрохимической коррозии. Значительно повышают эффективность и надежность катодной защиты подземных металлических сооружений путем применения 100%-ного резервирования катодного тока и использования двух преобразователей для катодной защиты: основного и резервного.
Предназначены для размещения в комплектных электротехнических устройствах и укрытиях различных видов.

Нормативно-правовое обеспечение:

Устройство автоматического включения резервного преобразователя АВРП сертифицировано. Сертификат соответствия NРОСС.RU.МЕ86.В00422

Технические характеристики:

Одновременное присоединение двух преобразователей для катодной защиты (ПКЗ), основного и резервного, имеющих следующие параметры:
- номинальное напряжение питания, переменное, однофазное, 220В, с допустимыми пределами (176…242В);
- ток, потребляемый каждым ПКЗ от питающей сети: до 32А;
- диапазон выходных напряжений ПКЗ: до 100В;
- максимальный выходной ток каждого ПКЗ: до 100А. Автоматическое отключение основного ПКЗ от сети питающего напряжения и включение резервного ПКЗ в случаях:
- отсутствия или пропадания напряжения питания основного ПКЗ;
- при выходе величины напряжения питания за пределы (170…250)В;
- выхода из строя основного ПКЗ. Автоматическое отключение резервного ПКЗ и включения основного ПКЗ, при появлении напряжения питания основного ПКЗ и исправном основном ПКЗ. Отключение резервного ПКЗ от сети питающего напряжения при выходе величины напряжения питания за пределы (170…250)В. При наличии напряжения питания на основном фидере и пропадании выходного напряжения основного ПКЗ время переключения на резервный ПКЗ составляет 50…60с. При пропадании (появлении) напряжения питания на основном фидере время переключения на резервный (основной) ПКЗ составляет 4…6с. Автоматический повторный пуск основного и резервного ПКЗ при поочередном отключении основного и резервного ПКЗ в процессе эксплуатации. При наличии напряжения питания на основном и резервном фидерах и последовательном пропадании выходного напряжения основного и резервного ПКЗ через время 20…30 мин. осуществляется переключение на резервный ПКЗ. Автоматическое переключение измерительных цепей потенциала: от защищаемого сооружения (трубопровода) и электрода сравнения к основному или резервному ПКЗ, одновременно с включением основного или резервного ПКЗ. Автоматическое переключение телеметрических выходов основного и резервного ПКЗ к системе телемеханики (блоку сопряжения с системой телемеханики) одновременно с включением основного или резервного ПКЗ (для АВРП-2Т-У2).

Конструктивные особенности:

Категория размещения -2, по ГОСТ 15150-69 (размещение в помещениях, укрытиях, в шкафах комплектных устройств). Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды – IP31, по ГОСТ 14254-96. Безконтактная (электронная) коммутация питающего напряжения к основному и резервному ПКЗ, а также нагрузки (анодного заземления и защищаемого сооружения) к основному или резервному ПКЗ. Зажимы, обеспечивающие механическое присоединение (без пайки) внешних цепей. Механическое закрепление кабелей после их присоединения к зажимам устройств. Недоступность вводов кабелей для проникновения в процессе эксплуатации в дренажи грызунов, насекомых и пресмыкающихся. Унифицированная конструкция, габаритные и присоединительные размеры корпусов одинаковы для всех исполнений устройств. Металлический корпус, обеспечивающий надежную защиту от механических повреждений. Порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозионную стойкость корпуса. Технический ресурс устройств составляет – 100000 часов, а срок службы – 12 лет.

Функциональные возможности:

Присоединение основного и резервного ПКЗ к двум раздельным фидерам однофазной промышленной сети 220В, частотой 50Гц (класс энергоснабжения – 1). Допускает присоединение основного и резервного ПКЗ к одному фидеру однофазной промышленной сети 220В, частотой 50Гц. Обеспечивает протекание выходного тока только работающего ПКЗ в нагрузку. Обеспечивает готовность к автоматическому включению резервного ПКЗ. Обеспечивает возможность ручного включения основного или резервного преобразователя либо отключение обоих без пересоединения электрических цепей. (без вмешательства в электрическую цепь)

Условия эксплуатации:

диапазон рабочих температур окружающей среды: от - 45°С до +45°С; относительная влажность воздуха: до 98% (при температуре +25°С); атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.); атмосфера типов I, II.
