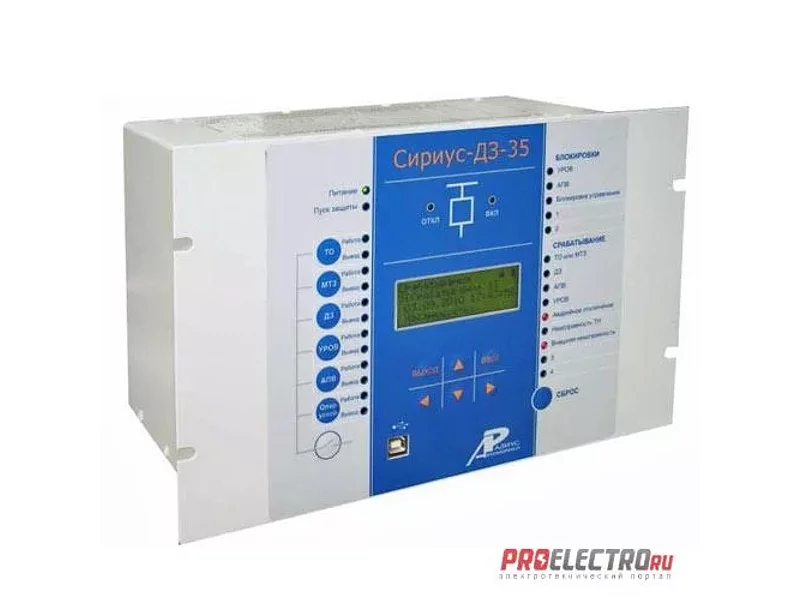

Устройство дистанционной защиты Сириус-ДЗ-35

Микропроцессорное устройство дистанционной защиты (для линий 35 кВ) Сириус-ДЗ-35-(1А/5А)-(110В/220В)-И1.Устройство микропроцессорной защиты Сириус-ДЗ-35 предназначено для выполнения функций защиты воздушных или кабельных линий класса напряжения 35 кВ в сети с изолированной или компенсированной нейтралью, а также управления, автоматики и сигнализации высоковольтного выключателя с трехфазным управлением.Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6-35 кВ. Устройство Сириус-ДЗ-35 является комбинированным микропроцессорным терминалом релейной защиты и автоматики.Применение в устройстве модульной мультипроцессорной архитектуры наряду с со­временными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.Устройство Сириус-ДЗ-35 предназначено для эксплуатации в следующих условиях:

температура окружающего воздуха - от -20 до +55°С; относительная влажность при 25°С - до 98%; атмосферное давление - от 550 до 800 мм рт. ст.; окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы; место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации; синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорением не более 1 g; многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения - от 15 до 20 мс.

Устройство Сириус-ДЗ-35 может применяться для защиты элементов распределительных сетей, как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, защитой от однофазных замыканий на землю, защитой шин и т.д.).Устройство Сириус-ДЗ-35 обеспечивает следующие эксплуатационные возможности:

выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; задание внутренней конфигурации (ввод/вывод защит и автоматики, задание на­правленности ступеней защит и т.д.); ввод и хранение установок защит и автоматики; контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; контроль и индикация неисправности цепей напряжения ТН; передачу параметров аварии, ввод и изменение установок по линии связи; непрерывный оперативный контроль работоспособности (самодиагностику) в тече­ние всего времени работы; блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; получение дискретных сигналов управления и блокировок, выдачу команд управле­ния, аварийной и предупредительной сигнализации; гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях.

Технические данные Сириус-ДЗ-35.Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.Мощность, потребляемая устройством от источника оперативного постоян­ного тока в дежурном режиме - не более 15 Вт, в режиме срабатывания защит - не более 30 Вт.Габаритные размеры устройства не превышают 305x190x225 мм.Масса устройства без упаковки не превышает 10 кг.
