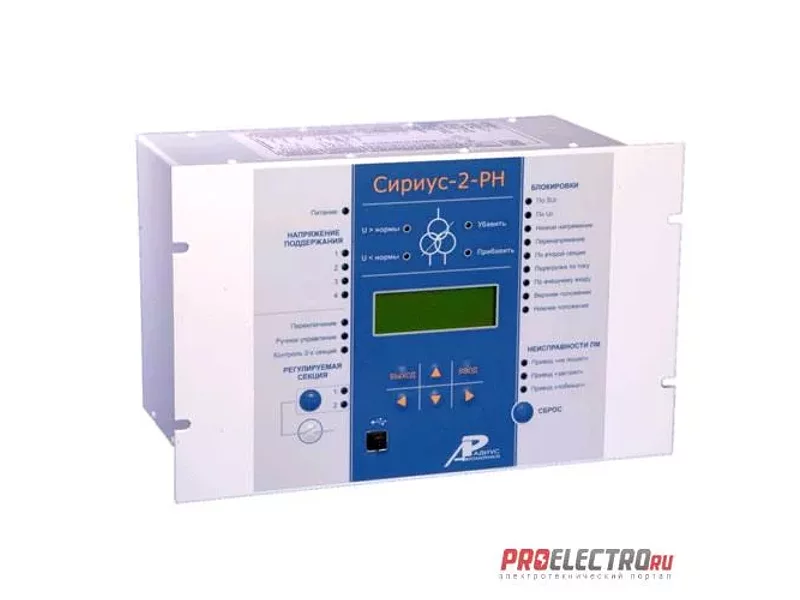

Устройство Сириус-2-РН

Устройство регулирования напряжения трансформатора Сириус-2-РН-(1А/5А)-(110В/220В)-Л1-И1Назначение Сириус-2-РНРелейная защита трансформатора:Устройство регулирования напряжения трансформатора Сириус-2-РН предназначено для управления электроприводами РПН при автоматическом регулировании коэффициента трансформации силовых трансформаторов.Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–500 кВ.Устройство предназначено для применения на подстанциях с плавно или резко изменяющейся нагрузкой.Сириус-2-РН обеспечивает:

автоматическое поддержание напряжения в заданных пределах; коррекцию уровня регулируемого напряжения по току нагрузки; формирование импульсных или непрерывных команд управления электроприводами РПН; контроль исправности электроприводов РПН в импульсном режиме работы; одновременный контроль двух систем шин; оперативное переключение регулирования с одной системы шин на другую; блокировку работы и сигнализацию при обнаружении неисправности электропривода РПН; блокировку регулирования внешними релейными сигналами; блокировку регулирования при обнаружении перегрузки, превышении 3U0 (или U2) или при пониженном измеряемом напряжении; оперативное изменение установки по напряжению поддержания с одного, заранее выбранного значения, на другое; измерение текущей ступени переключения РПН.

Сириус-2-РН обеспечивает следующие эксплуатационные возможности:

задание внутренней конфигурации и режима работы устройства; ввод и хранение установок; контроль и индикацию значения напряжений и токов, подводимых к устройству; обеспечение регулирования коэффициента трансформации силового трансформатора; передачу текущих параметров, ввод и изменение установок по линии связи; непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; блокировку выходов при неисправности устройства для исключения ложных срабатываний; получение дискретных сигналов, выдачу предупредительной сигнализации; гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

Функции, выполняемые Сириус-2-РН:

регулирование коэффициента передачи силового трансформатора путем переключения отводов его первичной обмотки с помощью РПН; обеспечение необходимых блокировок, запрещающих регулирование; контроль отработки команд устройством РПН.

Дополнительные сервисные функции Сириус-2-РН:

встроенные часы-календарь; измерение текущих значений напряжений и тока компенсации; два (три) независимых интерфейса линии связи; вывод текущей ступени переключения РПН на внешний индикатор или ТИ.

Сириус-2-РН производит измерение параметров входных аналоговых сигналов:

линейного напряжения регулируемой секции; линейного напряжения контролируемой секции; напряжения нулевой последовательности регулируемой секции шин (второго линейного напряжения регулируемой секции); напряжения нулевой последовательности контролируемой секции шин (второго линейного напряжения контролируемой секции); одного из фазных токов ввода секции шин, являющейся регулируемой; одного из фазных токов ввода секции шин, являющейся контролируемой; одного из фазных токов через секционный выключатель регулируемой секции шин; одного из фазных токов через секционный выключатель контролируемой секции шин.

При измерениях напряжения и тока осуществляется цифровая фильтрация входных сигналов и их обработка относительно промышленной частоты 50 Гц.Устройство Сириус-2-РН имеет каналы связи для передачи на компьютер данных аварийных ситуаций, просмотра и изменения установок, а также контроля текущих параметров устройства.
