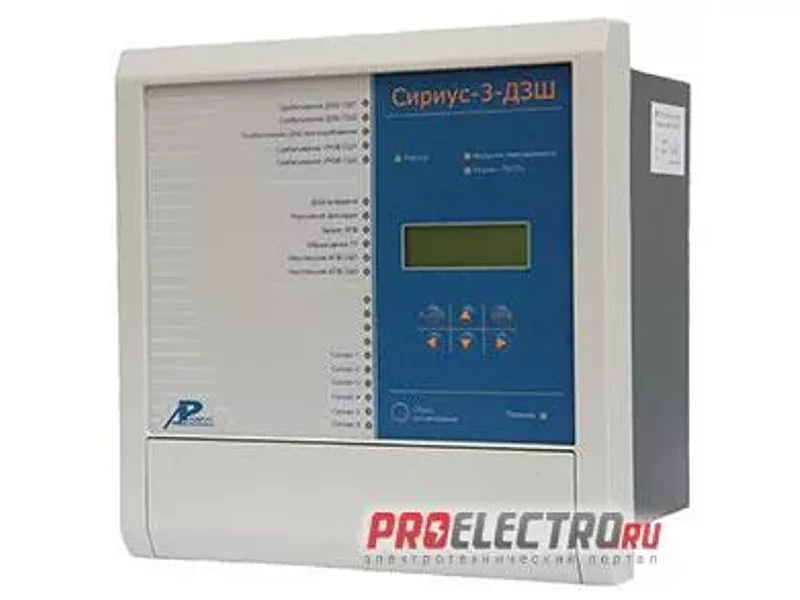

Устройство Сириус-3-ДЗШ-02

Микропроцессорное устройство защиты «Сириус-3-ДЗШ-02» предназначено для реализации функций основной защиты, автоматики и сигнализации систем сборных шин напряжением 35–220 кВ с фиксированным или изменяемым присоединением элементов, с числом присоединений до 12. Предусмотрено подключение к ТН двух секций для реализации функций автоматики при опробовании.Устройство имеет 12 аналоговых входов тока для подключения к трансформаторам тока (ТТ) одной фазы 12 защищаемых присоединений и 4 аналоговых входа для подключения цепей напряжения UAB и UBC обеих секций шин. Устройство имеет однофазное исполнение. Таким образом, полный комплект дифференциальной защиты шин состоит из трех устройств «Сириус-3-ДЗШ-02». Три устройства могут осуществлять селективную защиту двух систем (секций) шин (СШ).Устройство предусматривает работу с трансформаторами тока, имеющими номинальный вторичный ток 1 А или 5 А.Устройство выполняет основную защиту сборных шин с абсолютной селективностью и предназначено для защиты от всех видов замыканий в защищаемой зоне.Устройство обеспечивает выполнение следующих функций защиты и автоматики:§  селективная дифференциальная токовая защита шин с торможением (ДЗШТ);§  ввод чувствительных токовых органов (ЧТО) при опробовании СШ в цикле автоматического повторного включения (АПВ);§  ввод ЧТО при оперативном опробовании СШ;§  контроль исправности вторичных цепей напряжения ТН;§  контроль исправности вторичных цепей тока ТТ;§  исполнение команд внешнего устройства резервирования при отказах выключателей любого из присоединений (УРОВ), с контролем по току;§  выполнение функции УРОВ для трех присоединений (Пр.1, Пр.3, Пр.4) с контролем по току, РПВ и возможностью действия «на себя»;§  выдача команд запрета АПВ на внешние устройства;§  блокировка действия АПВ при срабатывании УРОВ, приеме внешнего сигнала УРОВ или неуспешном опробовании СШ в цикле АПВ;§  оперативный ввод блокировки действия АПВ при срабатывании ДЗШ;§  оперативное изменение фиксации присоединений без переключения в цепях тока;§  опробование СШ от любого из 12 присоединений;§  опробование любого из 12 присоединений от СШ при «открытом» плече ДЗШ или с использованием индивидуальных реле тока;§  блокировка действия АПВ при наличии напряжения на шинах (при неполнофазном или полнофазном отказе выключателя питающего присоединения) после срабатывания ДЗШТ и ЧТО (в том числе, в режиме нарушенной фиксации);контроль наличия напряжения на шинах при их ручном опробовании (с использованием программируемого реле).
