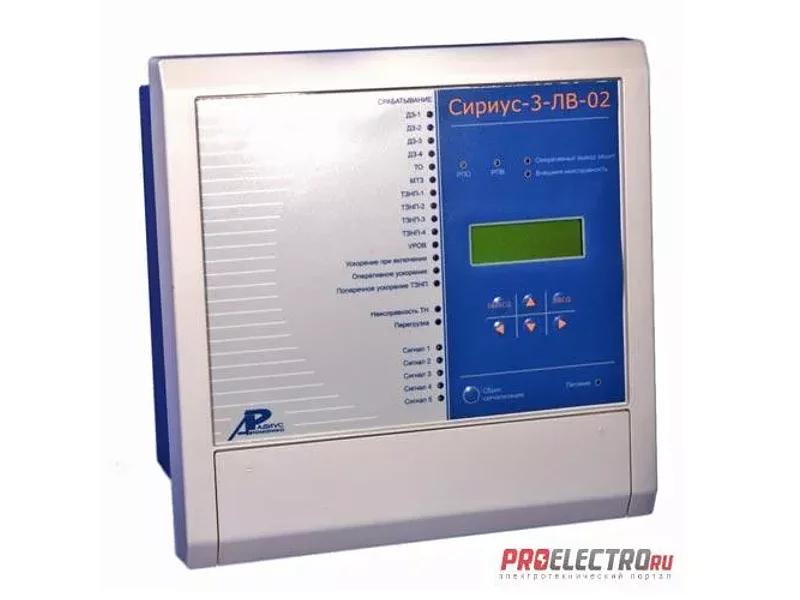

Устройство Сириус-3-ЛВ-02

Микропроцессорное устройство защиты (дистанци­онные и токовые защиты линий 110–220 кВ без функции управления выключателем, аналог ШДЭ-2801).Назначение Сириус-3-ЛВ-02Устройство микропроцессорной защиты Сириус-3-ЛВ-02 предназначено для защиты воздушных линий 110-220 кВ в сетях с эффективно заземленной нейтралью. Содержит классический набор ступенчатых защит относительной селективности.Устройство реализовано без функции автоматики управления высоковольтным выключателем (АУВ) и должно использоваться совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.Устройство Сириус-3-ЛВ-02 предоставляет большое количество современных сервисных функций:

определение места повреждения методом одностороннего замера (с контролем тока нулевой последовательности параллельной линии); аварийный осциллограф с возможностью гибкой настройки условий пуска, длины и количества осциллограмм; регистратор событий; большое число программируемых потребителем реле с возможностью подключения к одной из выбранных точек функциональной схемы; программируемые потребителем светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы; возможность подключения по цепям тока одного и того же устройства к ТТ с любым стандартным номинальным вторичным током — 1 или 5 А; регистрация и отображение большинства электрических параметров системы; 8 групп установок, с возможностью выбора текущей с помощью дискретных входов; возможность обновления версии ПО терминала через USB канал связи.

Устройство является аналогом защиты типа ШДЭ-2801, поэтому может использоваться либо в качестве комплекта резервных защит (при наличии основной высокочастотной защиты), либо в качестве второй основной защиты (при наличии аппаратуры ВЧТО).
