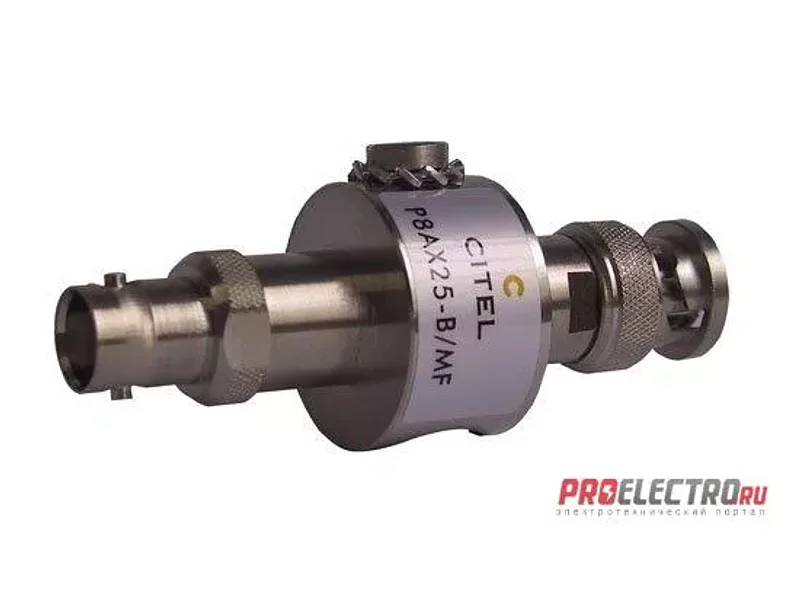

УЗИП, коаксиальная защита с газовым разрядником P8AX

ОписаниеЗащитные модули серии Р8АХ могут применяться в диапазоне частот до 6 ГГц. Под заказ возможна поставка защитных устройств с другими значениями волнового сопротивления. Газовый разрядник можно заменить при его износе.Основные характеристики:

Вносимое затухание < 0,2 дБ Коэффициент стоячей волны < 1,2 Волновое сопротивление - 50 или 75 Ом Iimp: 5 кА (10/350 мкс) Imax: 20 кA (8/20 мкс) Диапазон частот: от 0 до 3 ГГц. Новая Версия до 6,9 ГГц! Варианты разъемов: N, BNC, TNC, 7/16, F, SMA, UHF, кабель 7/8.

СпецификацииСерия продуктов CITELР8АХТехнология
Газовый разрядник (GDT)
Область примененияантенно-фидерные тракты с возможность. подачи питающего напряжения по коаксиальному кабелю
Диапазон частот (fmax)от 0 до 6,9 ГГцВносимое затухание< 0,2 дБКоэффициент стоячей волны
< 1,2Мощность максимальная в кабеле25 Вт для P8AX09
70 Вт для P8AX15
190 Вт для P8AX25
770 Вт для P8AX50
1100 Вт для P8AX60Уровень защиты (Up) In (8/20 мкс)< 700 В для P8AX09, P8AX15, P8AX25
< 1200 В для P8AX50, P8AX60
Макс. импульсный ток (Imax) 8/20мкс20 кAМакс. ток грозового разряда (Iimp) 10/350мкс5 кAМеханические свойства- Материал корпуса: латунь CuZnSn
- Немагнитный корпусДиапазон температурот -50 °C до +85 °C

*возможно изменение цены. запрашивайте цены на момент приобретения
