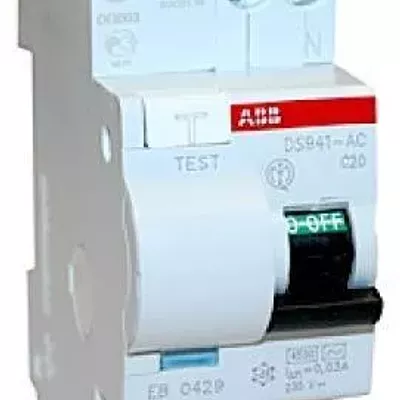

Автоматический выключатель дифф.тока DS951 C32 300MA тип А | ELCDS951C32300MA/A

Автоматические выключатели дифференциального тока (АВДТ) серии DS 9 | ABB, Швейцария |
Термомагнитные устройства дифференциального тока с защитой от сверхтоков (АВДТ) сочетают в себе функцию защиты от токов замыкания на землю, функция устройств защитного отключения (УЗО), и функцию защиты от сверхтоков, типичную для модульных автоматических выключателей.
АВДТ серии DS 9 обеспечивают расцепление при токах замыкания на землю, перегрузках и коротких замыканиях, при этом они имеют самозащиту до максимального значения тока короткого замыкания, указанного на маркировке.
Все АВДТ компании ABB отличаются инновационной конструкцией с одним двухцветным красно-зеленым рычагом управления и индикатором срабатывания по дифференциальному току на лицевой панели.
Аппараты ряда DS 9.. шириной два модуля соответствуют всем требованиям защиты, обеспечивая возможность выбора в пределах трех значений отключающей способности, пяти различных значений чувствительности, причем для каждого из этих значений имеется возможность выбора типа защиты по дифференциальному току: тип А или АС.
Ряд DS 9.. состоит из трех серий - DS 941, DS 951 и DS 971 - с отключающей способностью, соответственно, 4,5 кА, 6 кА и 10 кА согласно требованиям IEC 1009.
Все АВДТ устойчивы к кратковременным скачкам тока, вызванным грозовыми разрядами, включением или отключением мощных нагрузок и другими помехами.
Все устройства ABB этого ряда могут оснащаться теми же дополнительными элементами, давая возможность реализовать множество различных конфигураций с разнообразными функциями.
Электрические характеристики:
Тип : АС-переменный ток, А-переменный и пульсирующий постоянный ток
Кол-во полюсов: 1P+N
Номинальный ток In, A: 6≤In≤40, для DS971AC и DS971A 6≤In≤32
Номинальное напряжение Ue, В: 230-240
Номинальное напряжение изоляции Ui, В: 500
Максимальное рабочее напряжение испытания цепи, В: 254
Минимальное рабочее напряжение испытания цепи, В: 110
Номинальная частота, Гц: 50...60
Номинальная отключающая способность согласно IEC/EN 61009, предельный Icn, A:
DS941 AC и DS941 A: 4500
DS951 AC и DS951 A: 6000
DS971 AC и DS971 A: 10000
Номинальная отключающая способность согласно. IEC/EN 60947-2 1P+N для 230 В пер. тока
- предельный Icu, кА:
DS941 AC и DS941 A: 6
DS951 AC и DS951 A: 10
DS971 AC и DS971 A: 10
- рабочий Ics, кА:
DS941 AC и DS941 A: 4.5
DS951 AC и DS951 A: 6
DS971 AC и DS971 A: 7.5
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp, кВ: 5
Напряжение испытания изоляции (ном. частота, 1 мин.), кВ: 2.5
Класс ограничения: III, возможности разъединителя
Характеристики термомагнитного расцепителя:
B: 3 In ≤ Im ≤ 5 In
C: 5 In ≤ Im ≤ 10 In
Устойчивость к скачкам тока согласно VDE 0432 часть 2 (синусоида 8/20), A: 250
Механические характеристики:
Рычаг управления: черный, пломбируется в положении ВКЛ.-ОТКЛ.
Электрическая износостойкость, n: 10000
Механическая износостойкость, n: 20000
Степень защиты:
- корпус IP4X
- зажимы IP2X
Температура калибровки термоэлемента, C: 30
Окружающая температура (при среднесуточном значении ≤+35 С), C: -25…+55
Температура хранения, С: -40…+70
Монтаж:
Тип зажима верхний/нижний: винтовой,стойкий к ударному воздействию
Сечение кабеля для верхних/нижних зажимов, мм2: до 16/16
