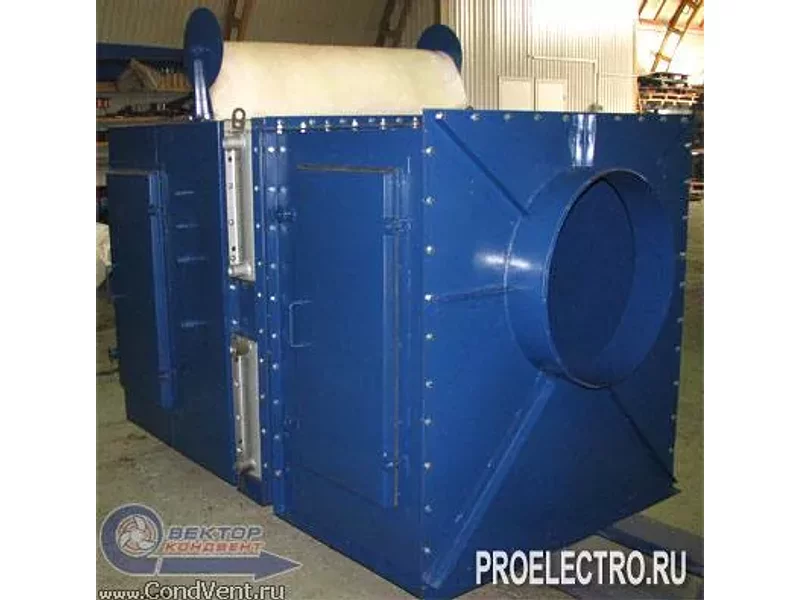

Приточные камеры 2ПК

Приточные вентиляционные камеры 2ПК производительностью от 3,5 до 125 тыс. м3/ч предназначены для промышленного и гражданского строительства и могут быть использованы в качестве вентиляционных и отопительно-вентиляционных установок без рециркуляции и и с рециркуляцией воздуха.  Выпускаются  по  типовой серии   5.904-75.94 из оцинкованной и черной стали.<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /> В состав камеры 2ПК входят соединительная секция с вентилятором, оросительная, калориферная секции, секция фильтра и приемная секция. В зависимости от технологических требований к обработке воздуха, камеры могут быть выполнены: • с полным набором секций; • без оросительной секции; • без оросительной секции и секции фильтра. Камеры могут выпускаться как левого, так и правого исполнения. Правая камера обслуживается справа, а левая слева, если смотреть на камеру со стороны входа воздуха. Камеры поставляются с соединительными секциями с одним или двумя вентиляторами (один из них является резервным). Вентиляторы устанавливаются на виброизоляторах. Присоединение вентиляторов к соединительным секциям и сетевым воздуховодам осуществляется через гибкие вставки. В калориферных секциях применены многоходовые пластинчатые калориферы (средней модели КВС-П и большой модели КВБ-П) и биметаллические калориферы (трехрядные КСк3 и четырехрядные КСк4). Для снятия запаса поверхности нагрева и наладочной пусковой регулировки калориферные секции камер оборудованы обводным каналом. Обводные каналы оборудуются заслонками. В качестве теплоносителя применяется горячая вода с параметрами 150 ºС – 70°С; 130°С – 70°С и 95°С – 70°С. В оросительной секции применены широкофакельные форсунки, что позволяет осуществлять описанные выше тепловлажностные процессы обработки воздуха и производить управление этими процессами. Оросительная секция совмещается с соединительной секцией для увеличения объема поддона.  В конструкции камер предусмотрены приемные секции следующих видов: • с расположением рециркуляционных заслонок на верхней панели секции; • с расположением рециркуляционных заслонок на задней панели секции; • с расположением рециркуляционных заслонок в нижней части секции. Приемная секция имеет утепленную заслонку (с электроподогревом или без него) для прохода наружного воздуха. Для камер 2ПК63, 2ПК80, 2ПК125 применяются сдвоенные утепленные клапаны с одним исполнительным механизмом. Соединение этих клапанов осуществляется посредством шарнирной муфты в соответствии с рабочими чертежами типовой серии. В утепленных клапанах с электроподогревом, для устранения смерзания створок и нормального их открывания предусмотрены встроенные трубчатые электронагреватели (ТЭНы). В камерах могут применяться фильтры с развитой поверхностью с фильтрующими материалами классов очистки G3 и G4, ячейковые фильтры с различными фильтрующими элементами, а также карманные фильтры с классами очистки G4–F7. В качестве ограждающих конструкций секций камер предусмотрены легкометаллические панели. Панели для приемной секции и секции фильтра утеплены минераловатными плитами. Панели других секций не утепляются. Работа камер может быть автоматизирована. В зависимости от назначения и условий работы камер, применяются различные схемы автоматизации их работы. При этом обеспечиваются регулирование теплоотдачи калориферных секций, защита калориферов от замерзания, возможность поддержания постоянной температуры обработанного в камере воздуха или поддержание заданной температуры воздуха в обслуживаемом помещении с учетом влияния теплопотерь и (или) технологических тепловыделений. Может быть предусмотрено местное или дистанционное управление работой камер.При этом обеспечиваются регулирование теплоотдачи калориферных секций, защита калориферов от замерзания, возможность поддержания постоянной температуры обработанного в камере воздуха или поддержание заданной температуры воздуха в обслуживаемом помещении с учетом влияния теплопотерь и (или) технологических тепловыделений.
