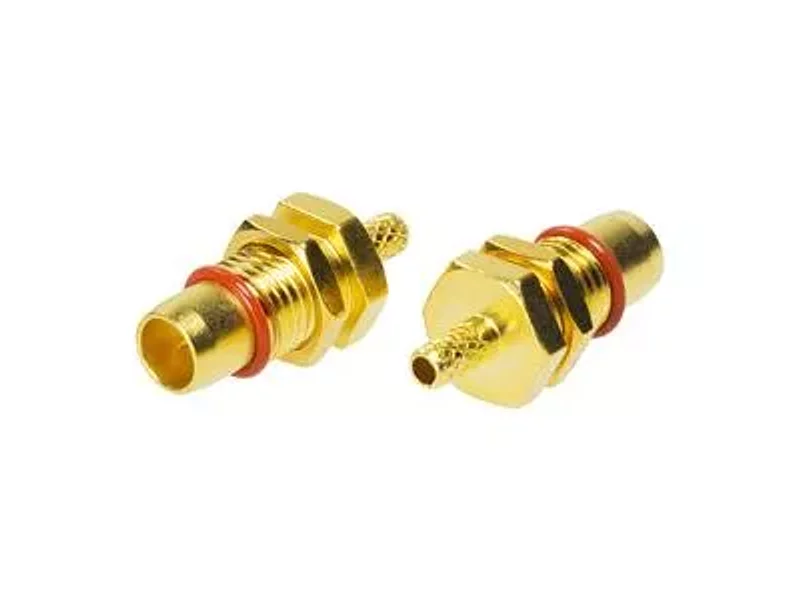

Вилки приборно-кабельные серии BMA, крепление гайкой, для гибкого кабеля

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия BMA – это миниатюрные коаксиальные соединители врубного соединения. Разработаны и производятся согласно стандарта Международной Электротехнической Комиссии 1169-33 и MIL-STD-348A/321. Широко применяются для межблочных соединений в системах связи малой мощности. Обеспечивают быстрое и надежное соединение при монтаже оборудования систем связи.

Общие технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 18 ГГц
KCBH: ≤1.30
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥5000 МОм
Напряжение пробоя диэлектрика: 750 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤3 мОм
Сопротивление внешнего контакта: ≤2 мОм
Долговечность: ≥500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото, никель или химическое пассивирование
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель

BMA-JY3Y (артикул 191A-2501) вилка приборно-кабельная, монтажное отверстие H2, применяемый кабель 2.5/3/50S (RG-174/U, RG-188A/U, RG-316/U)
BMA-JY2.5DY (артикул 191A-2502) вилка приборно-кабельная, монтажное отверстие H2, применяемый кабель 2.5/50D (RG-316D)
BMA-JY5Y (артикул 191A-2503) вилка приборно-кабельная, монтажное отверстие H2, применяемый кабель 5/50S (RG-58/U, RG-303/U)
BMA-JY5DY (артикул 191A-2504) вилка приборно-кабельная, монтажное отверстие H2, применяемый кабель 5/50D (RG-142B/U, RG-223/U, RG-400/U)
