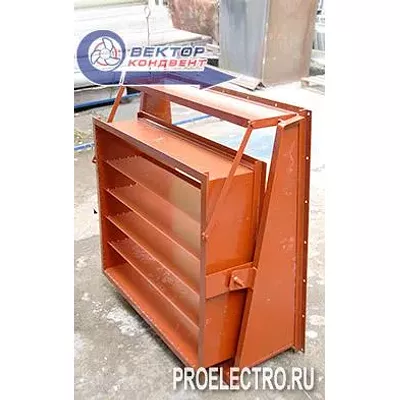

ВОЗДУХОРАСПРЕДЕЛИТЕЛИ ПРЯМОТОЧНЫЕ РЕГУЛИРУЕМЫЕ ТИПА ВР серии 5.904-21
Общие сведения
Воздухораспределители типа ВР предназначены для подачи приточного воздуха в верхнюю зону помещений различного назначения системами вентиляции, воздушного отопления и кондиционирования воздуха. Изменение угла наклона заслонок от горизонтального положения позволяет изменять вид приточной струи, что дает возможность сезонного регулирования направления струи и ее параметров в месте внедрения в рабочую зону.
Разработанный ряд воздухораспределителей обеспечивает подачу воздуха от 700 до 66500 м3/ч. Рекомендуемая высота установки ВР от уровня пола от 3 м и более. В зависимости от угла наклона регулируемых заслонок воздухораспределителя приточный воздух может раздаваться веерным и осесимметричными струями.
Выбор способа подачи воздуха зависит от назначения помещения, архитектурно-планировочных решений, расположения оборудования и постоянных рабочих мест, выбранной схемы организации воздухообмена. Изменение характеристик и направления приточной струи в широком диапазоне позволяет применять ВР в системах, совмещающих функции вентиляции и воздушного отопления.
Условия эксплуатации
Прямоточные регулируемые воздухораспределители типа ВР предназначены для эксплуатации в климатическом исполнении вида УХЛ3 по ГОСТ 15150-69.
Технические характеристики:
Общие сведения
Воздухораспределители типа ВР предназначены для подачи приточного воздуха в верхнюю зону помещений различного назначения системами вентиляции, воздушного отопления и кондиционирования воздуха. Изменение угла наклона заслонок от горизонтального положения позволяет изменять вид приточной струи, что дает возможность сезонного регулирования направления струи и ее параметров в месте внедрения в рабочую зону.
Разработанный ряд воздухораспределителей обеспечивает подачу воздуха от 700 до 66500 м3/ч. Рекомендуемая высота установки ВР от уровня пола от 3 м и более. В зависимости от угла наклона регулируемых заслонок воздухораспределителя приточный воздух может раздаваться веерным и осесимметричными струями.
Выбор способа подачи воздуха зависит от назначения помещения, архитектурно-планировочных решений, расположения оборудования и постоянных рабочих мест, выбранной схемы организации воздухообмена. Изменение характеристик и направления приточной струи в широком диапазоне позволяет применять ВР в системах, совмещающих функции вентиляции и воздушного отопления.
Условия эксплуатации
Прямоточные регулируемые воздухораспределители типа ВР предназначены для эксплуатации в климатическом исполнении вида УХЛ3 по ГОСТ 15150-69.
Технические характеристики:
- Расчетная площадь, м2:
-ВР 2,5 -0,049
-ВР 3 -0,078
-ВР 5 -0,196
-ВР 7 -0,396
- Расход воздуха, м3/ч:
-ВР 2,5 -710-2120
-ВР 3 -1120-3360
-ВР 5 -2820-8470
-ВР 7 -5700-17100
- Масса, кг:
-ВР 2,5 -2,5
-ВР 3 -3,3
-ВР 5 -6,1
-ВР 7 -7,1
- Удельная масса, кг/м2:
Габаритные размеры:-ВР 2,5 -51,0
-ВР 3 -42,3
-ВР 5 -31,2
-ВР 7 -18,0
