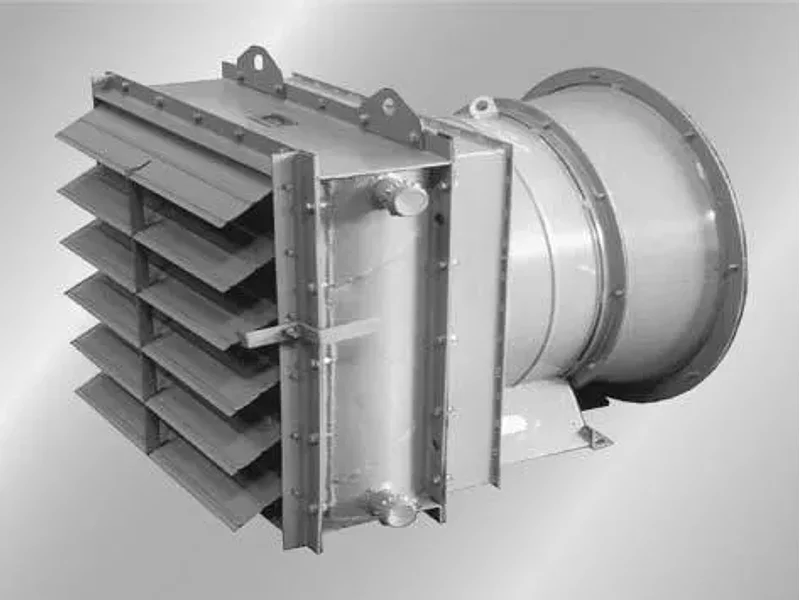

Агрегат воздушно-отопительный типа АВ и АП

ОБЩИЕ СВЕДЕНИЯ
ТУ 22"119"58"94
Агрегат состоит из воздухонагревателя или калорифера, осевого вентилятора, жалюзи и переходника.
Теплоноситель горячая или перегретая вода (тип АВ) или сухой насыщенный пар (тип АП) температурой до 190°С и рабочим давлением не более 1,2 МПа.
Агрегат АП отличается от АВ тем, что вместо водяного калорифера типа КСк устанавливается паровой воздухонагреватель типа КПСк с вертикальным расположением присоединительных патрубков.

Примечание: конструкция калориферов КСк и КП-Ск специально разработаны для агрегатов АП и АВ.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Агрегат предназначен для воздушного отопления производственных помещений сельскохозяйственного
назначения, а также для применения в отопительновентиляционных системах зданий промышленного назначения в условиях умеренного климата категории размещения 3 по ГОСТ 1515069.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АГРЕГАТА типа АВ:
Примечание:
Производительность по теплу указана для режима:
1. теплоноситель % горячая (перегретая) вода
2. температура теплоносителя на входе 150°С на выходе 70°С
3. температура воздуха на входе 15°С
4. массовая скорость воздуха в набегающем потоке 3,6 кг/м2с

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АГРЕГАТА типа АП:
Примечание:
Производительность по теплу указана для режима:
1. теплоноситель % сухой насыщенный пар давлением 0,1 МПа;
2. температура воздуха на входе 15°С;
3. массовая скорость воздуха в набегающем потоке 3,6 кг/м2с.
