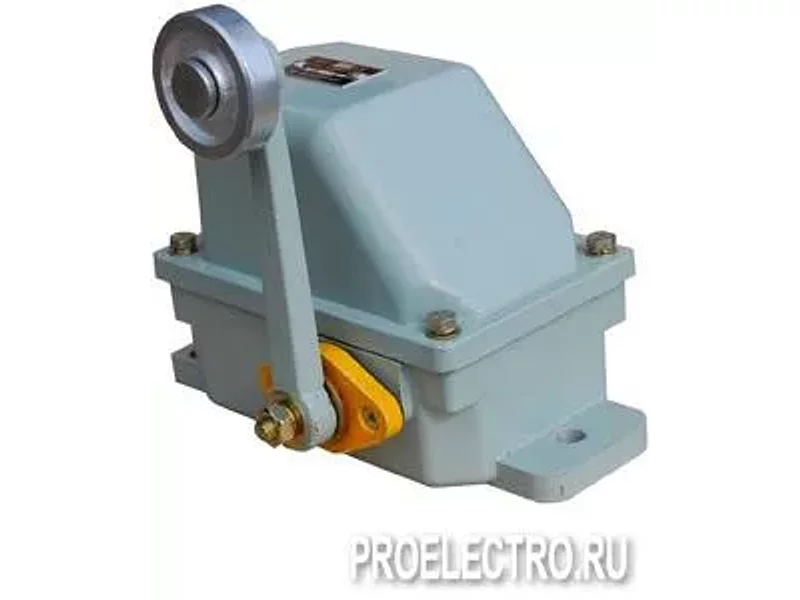

КУ-701 У1, рычаг с роликом, 10А, IP44, 2 эл. цепи, выключатель концевой (ЭТ)
В наличии
Цена от
1,149 ₽/ шт
Цена актуальна на 08.04.2011
Добавлен:
Поставщик
Концевые (путевые) выключатели серии КУ-701, КУ-703, КУ-704, КУ-706, НВ-701, НВ-702, ВУ-701, ВУ-702 предназначены для коммутации цепей управления в крановых электроприводах. Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Основные технические характеристики:
- - ток продолжительного режима 10А; - номинальное напряжение переменного тока 220, 380В; - номинальное напряжение постоянного тока 110, 220, 440В; - степень защиты IP44; - эксплуатационная частота включений до 600 в час; - температура окружающей среды от минус 40 до плюс 40ºС; - механическая износостойкость 1 000 000 ВО; - ввод внешних проводов через гермоввод; - выключатели имеют 2 независимые электрические цепи; - гарантийный срок 2 года.
Пример заказа: Концевой выключатель КУ-701 У1. Выключатели применяются в схемах управления для ограничения линейного передвижения механизмов: КУ-701 – при небольших величинах выбега, КУ-704, КУ-706 – с любой величиной выбега, КУ-703 – ограничивает ход механизмов подъема. Выключатели НВ-701, НВ-702, ВУ-701, ВУ-702 применяются в схемах различных механизмов.
Технические характеристики 3.1. Органом воздействия на привод выключателей служат: в КУ-701, КУ-706 – ограничительная линейка механизма; в КУ-704 – штырь; в КУ-703 – полка, укрепленная на траверсе крюка крана, которая поднимает или опускает груз приводного рычага выключателя. 3.2. Конструкцией предусмотрен любой порядок замыкания контактов, который может быть получен путем пересборки кулачкового барабана на месте эксплуатации. 3.3. Рабочее положение выключателей в пространстве – любое, кроме НВ-701, НВ-702 которые устанавливаются только лапами вниз.
Установочные размеры концевых выключателей Присоединительные размеры концевых выключателей серии КУ-700, НВ-700, ВУ-700 полностью соответствуют размерам выключателей серии КУ-700А, НВ-700 А, ВУ-700 А изготовленных в Узбекистане.
НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг. 2.346 2.5 1 8 0.044 20.74
