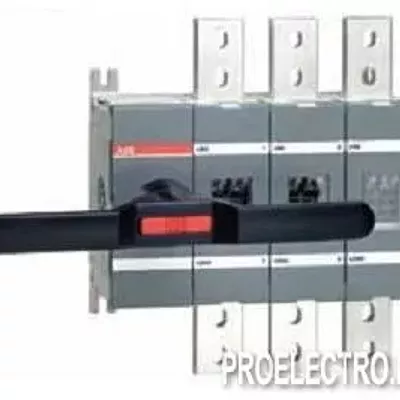

Рубильник OT1600E12 1600А 3х-полюсн (без ручки,переходника) | SGC1SCA101544R1001

Выключатели нагрузки/рубильники OT1000...2500Е и OETL3150 с видимым разрывом | ABB, Швейцария |
Выключатели нагрузки/рубильники ABB серий ОТ и OETL от 16А до 3150А
Выключатели нагрузки/рубильники - ОТ и OETL могут использоваться в различных целях, начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании.
Благодаря высоким техническим характеристикам выключатели нагрузки ABB совместимы с различными распределительными устройствами и могут быть смонтированы в любом месте электроустановки цепей переменного и постоянного тока. Предусмотрены три варианта установки ручки управления:
- спереди
- между полюсами
- сбоку рубильника.
Выключатели нагрузки АББ удобны в эксплуатации и рассчитаны на номинальные рабочие токи при Uе до 690 В для различных категорий применения, в том числе тяжелых режимов двигательных нагрузок (АС-23А). В данном режиме их отключающая способность составляет до 8 х Iном. При этом устройства способны выдерживать токи КЗ до 100 кА, благодаря электродинамическому компенсатору.
Окошки в корпусе выключателей нагрузки позволяют визуально проверить положение контактов.
Ручка управления рубильников ABB надежно показывает точное положение контактов.
Индикация положения надежна даже в условиях спаявшиейся контактной группы, в этом случае ручка управления не доходит до позиции ОТКЛ., а остается в промежутке между ВКЛ. и ОТКЛ., в результате чего поддерживается блокировка дверцы.
Так же гарантируются требования стандартов по выдерживаемому импульсному напряжению, которое составляет 8 кВ и 12 кВ в зависимости от типоразмера выключателя нагрузки.
Общие технические характеристики:
Тип выключателя нагрузки: OT1000E, OT1250E, OT1600E, OT2000E, OT2500E, OETL3150К
Номинальное напряжение изоляции и номимнальное рабочее напряжение AC20/DC20 (степ. загрязн. окр. среды 3): 1000В
Диэлектрическая прочность, 50 Гц 1с мин.: 10кВ
Номинальное импульсное выдерживаемое напряжение: 12кВ
Условный тепловой ток AC20/DC20 (при температуре 40C) на открытом воздухе/в корпусе, А: 1000, 1250, 1600, 2000/-, 2500/-, 3150/2600 соответственно типу выключателя
Номинальный рабочий ток, AC-21A до 690В, A: 1000, 1250, 1600, 2000, 2500, 3150 соответственно типу выключателя
Номинальный рабочий ток, AC-23A 690В, А:
- OT1000E - 650
- OT1600E - 650
- OT1600E - 650
Номинальная рабочая мощность, AC-23A при 400-415В, кВт:
- OT1000E - 450
- OT1600E - 560
- OT1600E - 560
Номинальная отключающая способность, AC-23A 690В, А:
- OT1000E - 6400
- OT1600E - 6400
- OT1600E - 8000
- OETL3150К - 4800
Номинальный кратковременный допустимый ток КЗ, кА:
при 690В 1с:
- OT1000E, OT1250E, OT1600E - 50
- OT2000E, OT2500E - 55
- OETL3150К - 80
при 690В 0,25с:
- OT1000E, OT1250E, OT1600E - 50
- OT2000E, OT2500E - 80
Номинальная наибольшая включающая способность, пиковое значение Icm при 690В:
- OT1000E, OT1250E, OT1600E - 110кА
- OT2000E, OT2500E - 176кА
- OETL3150К - 105кА
Механическая прочность (делить на два для рабочих циклов): 6000 (1200 для OT2500E и OETL3150К)
Температура эксплуатации, С: -40...+60
Монтаж: рубильники для установки на монтажную плату
