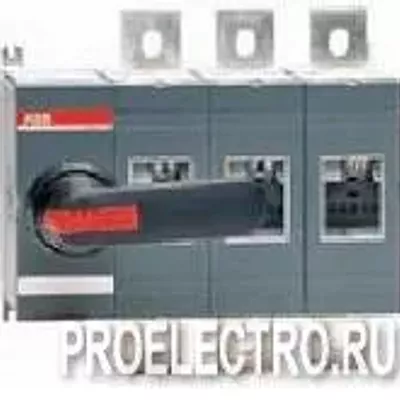

Рубильник OT250E03W 3п (без ручки)увелич межфаз расстоян | SGC1SCA022744R3480

Выключатели нагрузки/рубильники ОТ16...125F и ОТ125А...ОТ160Е с видимым разрывом | ABB, Швейцария |
Выключатели нагрузки/рубильники ABB серий ОТ и OETL от 16А до 3150А
Выключатели нагрузки/рубильники - ОТ и OETL могут использоваться в различных целях, начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании.
Благодаря высоким техническим характеристикам выключатели нагрузки ABB совместимы с различными распределительными устройствами и могут быть смонтированы в любом месте электроустановки цепей переменного и постоянного тока. Предусмотрены три варианта установки ручки управления:
- спереди
- между полюсами
- сбоку рубильника.
Выключатели нагрузки АББ удобны в эксплуатации и рассчитаны на номинальные рабочие токи при Uе до 690 В для различных категорий применения, в том числе тяжелых режимов двигательных нагрузок (АС-23А). В данном режиме их отключающая способность составляет до 8 х Iном. При этом устройства способны выдерживать токи КЗ до 100 кА, благодаря электродинамическому компенсатору.
Окошки в корпусе выключателей нагрузки позволяют визуально проверить положение контактов.
Ручка управления рубильников ABB надежно показывает точное положение контактов.
Индикация положения надежна даже в условиях спаявшиейся контактной группы, в этом случае ручка управления не доходит до позиции ОТКЛ., а остается в промежутке между ВКЛ. и ОТКЛ., в результате чего поддерживается блокировка дверцы.
Так же гарантируются требования стандартов по выдерживаемому импульсному напряжению, которое составляет 8 кВ и 12 кВ в зависимости от типоразмера выключателя нагрузки.
Общие технические характеристики:
Тип выключателя нагрузки: OT16F, OT25F, OT40F, OT63F, OT80F, OT100F, OT125F, OT125A, OT160E
Номинальное напряжение изоляции и номимнальное рабочее напряжение AC20/DC20 (степ. загрязн. окр. среды 3): 750В
Диэлектрическая прочность, 50 Гц 1мин.: 6кВ, 10кВ (для OT125A, OT160E)
Номинальное импульсное выдерживаемое напряжение: 8кВ, 12 (для OT125A, OT160E)
Условный тепловой ток и номинальный рабочий ток AC20/DC20 (при температуре 40C) на открытом воздухе/в корпусе, А: 25, 32, 40, 63, 80, 115, 125, 135, 200/160 соответственно типу выключателя
Номинальный рабочий ток, AC-23A до 415В, А: 16, 20, 23, 45, 75, 80, 90, 105, 135 соответственно типу выключателя
Номинальная рабочая мощность, AC-23A при 220-240В, кВт: 3, 4, 5,5, 11, 22, 22, 22, 30, 45 соответственно типу выключателя
Номинальная отключающая способность, AC-23A до 415 В, А: 128, 160, 184, 360, 640, 640, 720, 840, 1080 соответственно типу выключателя
Номинальная отключающая способность/полюса последовательные, DC-23А до 48В, А: 64/1, 100/1, 128/1, 180/1, 252/1, 400/1, 500/1, 500/1, 640/1 соответственно типу выключателя
Механическая прочность (делить на два для рабочих циклов): 20000
Температура эксплуатации, С: -40...+60
Монтаж: рубильники для установки на DIN-рейку или монтажную плату
