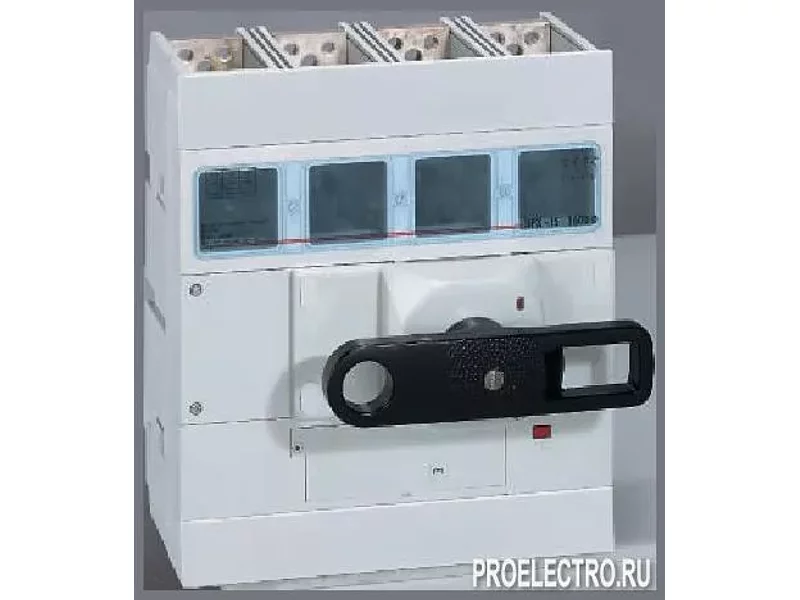

Выключатель-разъединитель DPX-IS 1600 3-полюсный 800A | арт. 26591 | Legrand

Выключатели-разъединители с видимым разрывом DPX-IS 1600 на токи от 800А до 1600A | Legrand, Франция |
Выключатели-разъединители (изолирующие выключатели) с видимым разрывом DPX-IS позволяют оптимальным образом удовлетворить требованиям, предъявляемым к защите электроустановок помещений офисно-административного и промышленного назначения.
Выключатель-разъединитель с видимым разрывом главных контактов фирмы Легран оснащен механизмом быстрого разведения контактов и дугогаситильными камерами (по одной на каждый полюс выключателя).
Секционирующие выключатели с видимым разрывом серии DPX-IS 1600, гарантируют отключение под нагрузкой.
Поставляются с:
- плоскими клеммами
- крышками винтов
- удлинителем рукоятки
Технические характеристики:
Количество полюсов: 3P, 4P
Номинальный ток: 800А, 1000А, 1250А, 1600А
Номинальное напряжение изоляции: 800В переменного тока
Номинальное импульсное напряжение, Uimp: 8кВ
Ток, выдерживаемый в течение 1с, Icw: 20кА
Номинальное рабочее напряжение, Ue: 690В
Номинальная частота: 50/60 Гц
Допустимый сквозной ток КЗ с плавким предохранителем Icc: 100кA
Максимальный номинал защиты gG: 800А, 1000А, 1250А, 1600А
Максимальный номинал защиты aM: 800А, 1000А, 1250А, 1600А
Отключающая способность при коротком замыкании Icm: 40кA
Вспомогательные и сигнальные контакты: да
Минимальный расцепитель напряжения и расцепитель тока: да
Стационарное исполнение: да
Поворотные рукоятки: да
Блокировка положения рукоятки: да
Категория применения: AC 23 A
Механическая износостойкость: 1000 циклов
электрическая износостойкость: 3000 (2000 для 1250А, 1600А)
Индекс защиты: IP 20 с лицевой части
Рабочая температура, C: от -25 до +70
Установка на монтажную панель:
- вертикально
- горизонтально
Варианты управления:
- фронтальное управление
- управление с правой стороны
- управление с левой стороны
Электрические аксессуары аналогичные аппаратам серии DPX
DPX-IS оснащаемые независимым расцепителем поставляются без независимого расцепителя. Они могут отключаться при помощи дифференциального реле с внешним тороидальным трансформатором.
