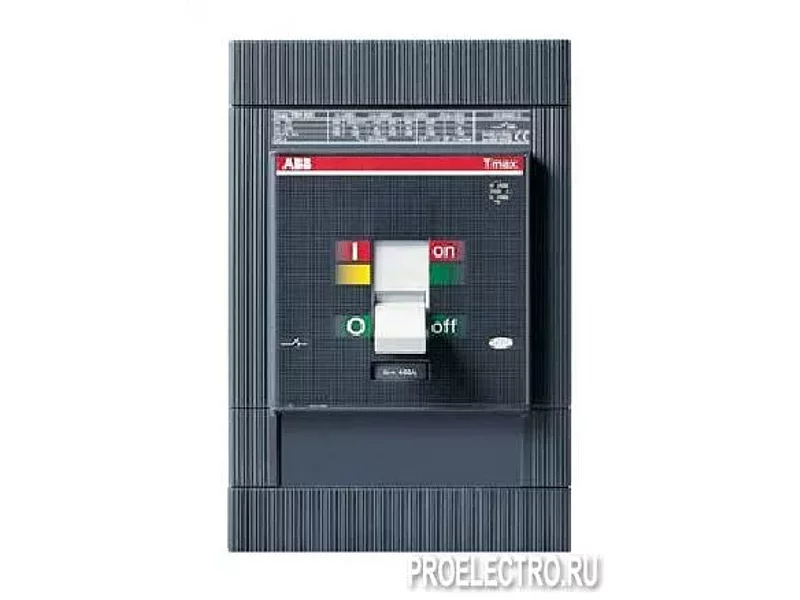

Выключатель-разъединитель Tmax T5D 630 3p P MP | SAC1SDA054601R2 | ABB
В наличии
Цена от
31,539 ₽/ шт
Цена актуальна на 26.02.2011
Добавлен:
Поставщик
Москва · сборка электрощитов, электрощитовое оборудование
20,328 товаровОтвет ~2 чБыл в сети 12.02.2015
Выключатели-разъединители серии Tmax | ABB, Швейцария |
Выключатели-разъединители Tmax основаны на соответствующих автоматических выключателях с
сохранением габаритов, исполнений, крепления и возможности монтажа аксессуаров. Данная версия выключателей-разъединителей ABB отличается от автоматических выключателей Tmax только отсутствием расцепителей защиты. Они характеризуются номинальным напряжением 690 В переменного тока, и 750 В постоянного тока.
Области применения:
Могут применяться в качестве универсальных выключателей во вспомогательных распределительных щитах для коммутации линий, шин или групп оборудования, или в качестве перемычек. Выключатели-разъединители серии Tmax могут входить в состав общих разъединительных устройств групп машин или комплексов для коммутации и защиты электродвигателей.
Основная функция, выполняемая данными устройствами, состоит в изоляции цепей, в которые они встроены. После размыкания контактов, они находятся на расстоянии, при котором невозможно возникновение дуги, в соответствии с действующими стандартами по изоляции. Положение рычага управления соответствует положению контактов (прямое указание).
Каждый выключатель-разъединитель Tmax должен быть защищен со стороны питания с помощью устройства защиты от КЗ.
Включающая способность Icm является важной характеристикой, поскольку выключатель-разъединитель должен выдерживать без разрушения динамические, тепловые и токовые напряжения, которые могут возникать при включении, вплоть до режима короткого замыкания.
Технические характеристики:
Тип: Tmax T1D, Tmax T3D, Tmax T4D, Tmax T5D, Tmax T6D, Tmax T7D
Условный тепловой ток Ith, A: 160, 250, 320, 400, 630, 800, 1000, 1250, 1600
Номинальный рабочий ток по категории AC22 Ie, A: 160, 250, 320, 400, 630, 800, 1000, 1250, 1600
Номинальный рабочий ток по категории AC23, Ie [A] 125, 200, 250, 400, 630, 800, 1000, 1250
Количество полюсов: 3, 4
Номинальное рабочее напряжение, Ue:
- переменный ток 50-60 Гц: 690В
- постоянный ток: 500В (Tmax T1D, Tmax T3D), 750В
Номинальное импульсное напряжение, Uimp: 8кВ
Номинальное напряжение изоляции, Ui: 800В, 1000В
Тестовое напряжение при промышленной частоте в течение 1 минуты: 3000В
Номинальная включающая способность на КЗ, Icm:
- (мин) только выключатель-разъединитель, кA: 2,8, 5,3, 11, 30, 52,5
- (макс) с автоматическим выключателем на стороне питания, кA: 187, 105, 440
Номинальный кратковременный выдерживаемый ток в течение 1 с, Icw, кA: 2, 3,6 6, 15, 20
Исполнения:
F - стационарные выключатели
P - втычные выключатели
W - выкатные выключатели
Механическая износостойкость:
- количество циклов: 10000, 20000, 25000
- количество циклов в час: 60, 120
