Концевые муфты 1КВТп и 1КНТп для 3-х и 4-х жильных кабелей с бумажной изоляцией

Концевые муфты 1КВТп и 1КНТп для 3-х и 4-х жильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.
Термоусаживаемые концевые муфты 1КВТп и 1КНТп предназначены для оконцевания многожильных кабелей с бумажной пропитанной изоляцией.
При эксплуатации муфт допустимая разность уровня при установке муфты на нижнем конце кабеля - 25 м. Эксплуатация муфт допускается при температуре окружающего воздуха от -50°С до +50°С, а также при относительной влажности до 98%.

Для удобства перефазировки концевые манжеты сделаны разноцветными. Муфты выпускаются в виде комплекта деталей.

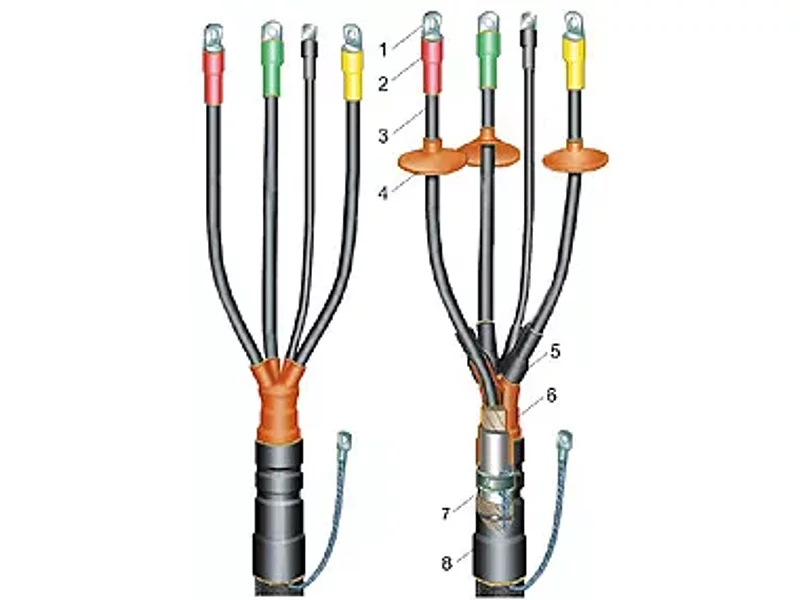

Схема муфт 1КВТп и 1КНТп:
1. наконечник болтовой
2. манжета концевая
3. жильная трубка
4. изолятор (для муфт 1КНТп)
5. манжета пальцевая (для муфт 1КНТп)
6. перчатка
7. детали заземления
8. манжета поясная

Для заземления оболочки используется набор непаянного заземления:

тёрка (из алюминиевого сплава), провод (лужёный) с наконечником, пружина роликовая.
