Концевые муфты 6РКВТп и 6РКНТп для многожильных кабелей с резиновой изоляцией

Концевые муфты 6РКВТп и 6РКНТп для многожильных кабелей с резиновой изоляцией на напряжение до 6 кВ.

Термоусаживаемые концевые муфты 6РКВТп и 6РКНТп предназначены для оконцевания многожильных кабелей с резиновой изоляцией. Эксплуатация муфт допускается при температуре окружающего воздуха от -50° С до +50° С, а также при относительной влажности до 98%.

Для выравнивания напряжённости электрического поля в корешке разделки кабеля используется высоковольтная перчатка и мастичная лента-регулятор со специально заданными электрическими характеристиками.

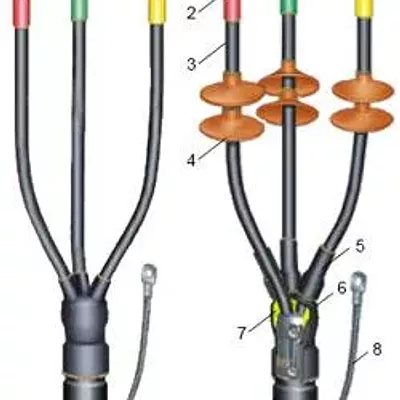

Схема муфт 6РКВТп и 6РКНТп:
1. наконечник болтовой
2. манжета концевая
3. жильная трубка
4. изолятор
5. манжета пальцевая
6. перчатка высоковольтная
7. лента-регулятор
8. провод с наконечником
9. манжета поясная
