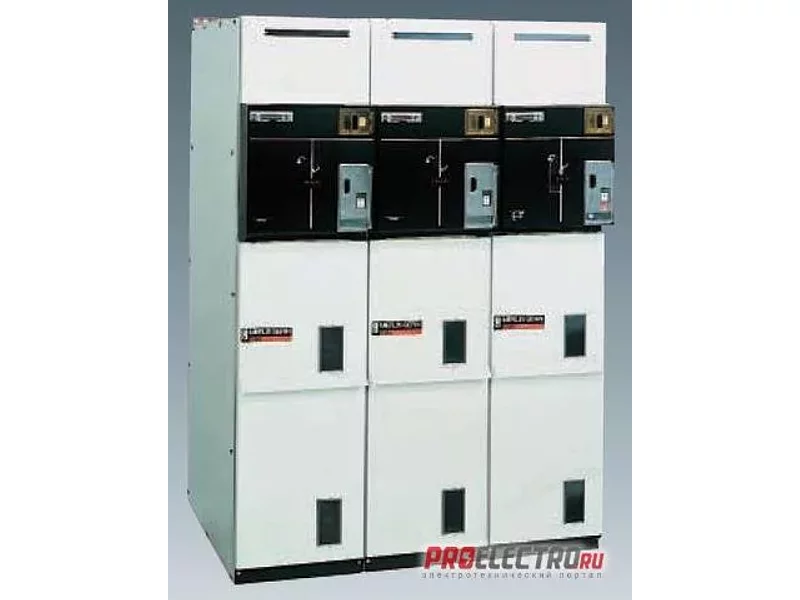

SM6 ячейки КРУ Schneider Electric

Ячейки SM6

SM6 – модульные ячейки. Содержатся в металлических корпусах, в которых создается воздушная изоляция и есть электро-газовые коммутационные аппараты:

1.    Выключатели нагрузки и Fluarc - SF1 или SFset; 2.    Разъединители и контакторы (Rollarc 400 или 400D).

Модульные ячейки такого типа устанавливаются в распределительных подстанциях, организациях, снабжающих энергией 6, 10 кВ, а также абонентских подстанциях. Монтируются на стороне, где идет высокое напряжение.
Ячейки данной серии абсолютно безопасны для персонала, аппаратуры. Также отличаются простотой установки и использования, долгим сроком службы – до 30 лет.
Ячейки SM6 используются для установки внутри (IP2XC). Достаточно компактные. В базовой комплектации размеры:

•    ширина - от 37, 5 до 75 см; •    высота – 160 см, а при наличии дополнительного релейного отсека – 205 см; •    глубина – до 120 см. Позволяет размещать ячейки в малых помещениях, либо подстанциях. Кабель подключается спереди.

На передней панели располагаются все органы управления – это облегчает эксплуатацию. Есть возможность укомплектования ячеек реле и трансформаторами (тока нулевой последовательности и измерительными)
Соответствие ячеек серии SM6 стандартам

Отвечают нормативным требованиям, спецификациям, рекомендациям:

•    ГОСТ стандарты: 12.2.007.4-75, 14693-90, 12.2.007.0-75, 14693-90; •    рекомендации МЭК: 298, 265, 129, 694, 420, 56; •    стандарты UTE: NFC 13.100, 13.200, 64.130, 64.160;

Обозначения ячеек Ячейки данной серии обозначаются кодом, который включает такие элементы:

•    обозначение функции (коды электросхемы): IM-QM-DM1-CM-DM; •    ток номинальный: 630 - 1250 А; •    самое высокое напряжение рабочее:  7,2 - 12 - 17,5 - 24 кВ; •    самое высокое значение тока термостойкости при быстрой перегрузке: 12,5 - 16 - 20 - 25 кА/1 с.

Расшифровка обозначения ячейки IM 630-24-12,5:

•    IM определяет ячейку отходящей линии, либо вводную; •    630 указывает величину номинального тока; •    24 - максимальное напряжение рабочее (кВ); •    12,5 – максимальное значение тока короткого замыкания (кА/с)
