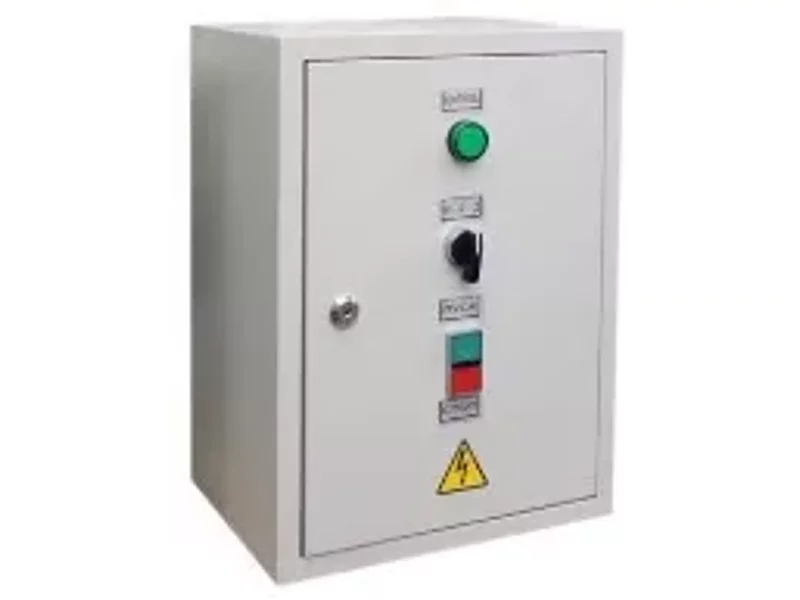

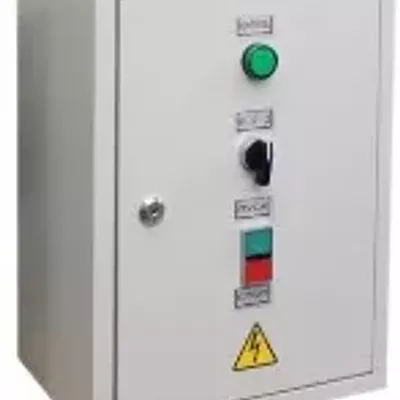

Ящик управления Я5110-1874 УХЛ4

Назначение ящика управления серии Я5000:Ящик управления Я5110-1874 УХЛ 4 предназначен для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 75 кВт с длительным режимом работы, а также для сигнализации и защиты асинхронных двигателей с короткозамкнутым ротором (пуск электродвигателя и отключение вращающегося электродвигателя) в категории применения АС3. Возможно применение ящиков для кратковременного и повторно кратковременного режимов работы.


Конструктивное исполнение ящиков управления серии Я5000:Ящик каждого устройства имеет сварную конструкцию корпуса с дверью на петлях, фиксируемой замком. Аппаратура устанавливается в ящиках на монтажной панели и на двери с внутренней стороны. Номинальное напряжение главной цепи 380 В 50 Гц. Номинальное напряжение цепи управления 110 В, 220 В, 380 В 50 Гц. Каждый ящик имеет заземляющее устройство. Ящики поставляются для отдельной установки навесного исполнения. Ящик серии Я5000 производится как на отечественных комплектующих НВА, так и на импортных устройствах. По требованию заказчика ящик серии Я5000 соответствующего типоисполнения может быть изготовлен с применением аппаратов защиты Schneider Electric, ABB и других с регулировкой токовой вставки теплового расцепителя, вместо использования вводного автоматического выключателя и теплового реле, что существенно упрощает внутреннюю конструкцию и повышает надежность устройства.

Условия эксплуатации:Ящики классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический (дистанционный) режим, способу питания цепи управления. Степень защиты IP31 или IP54 по ГОСТ 14254-96.

Ящик управления состоит из:

коммутационной аппаратуры; аппаратуры защиты; аппаратуры управления и сигнализации; блоков зажимов.

В шкафах предусмотрены следующие виды защит:

защита силовой цепи от коротких замыкании и перегрузки; защита двигателя от перегрузки и обрыва фаз; защита цепей управления от коротких замыканий;

Ящики различаются:

по наличию реверса; по количеству управляемых двигателей; по наличию автоматического выключателя.

Питание цепей управления всех ящиков- фазное напряжение 220В переменного тока по схеме "фаза-ноль". Диапазон номинальных токов фидеров от 0,6 до 160 А
Технические характеристики:

Номинальный ток ящика (А): 0,6; Предел регулировки тока теплового реле (А): 0,38-0,65; Номинальный ток расцепителя автоматического выключателя (А): 1,6; Габаритные размеры ящика (мм): от 300х250х180 до 600х600х360.

Схема ящика управления Я5110-1874 УХЛ4


Условные обозначения Я5110-1874 УХЛ4




Структура условного обозначения ящиков управления серии Я5000 и РУСМ

НАЛИЧИЕ: на складе(под заказ)
