Теплоутилизатор

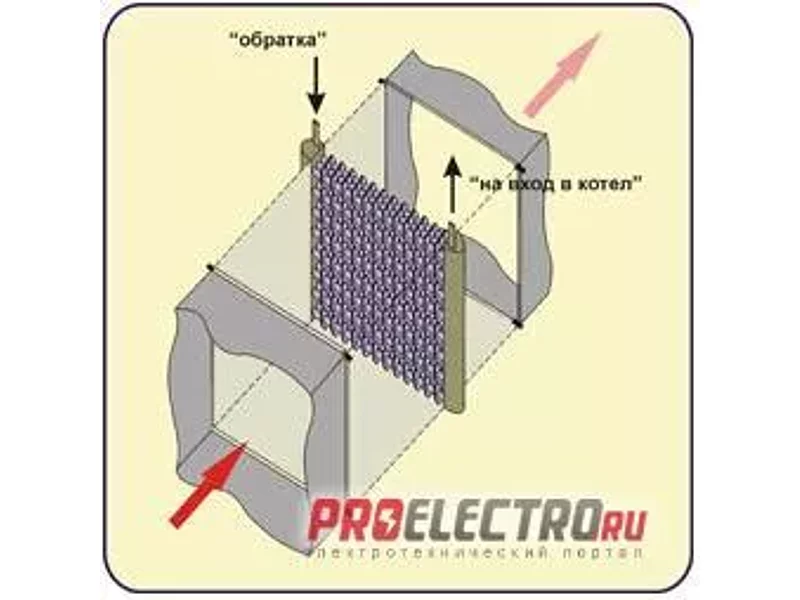

Теплоутилизаторы (экономайзеры) устанавливаются за отопительными котлами НИИСТУ-5, ПТВМ-30М, хлебопекарными печами ФТЛ-2 и т. д.

Применение теплоутилизаторов рекомендуется на предприятиях энергетической, химической, металлургической и нефтеперерабатывающей отраслей, предприятиях пищевой промышленности (сахарное, масложировое, хлебопекарное и кондитерское, спиртовое, пивоваренное, овощесушильное и т. д. ), а также в жилищно-коммунальном хозяйстве, где отопление является одним из самых затратных и энергоемких.

Теплоутилизатор Э-50А представляет собой водотрубный поперечно-противоточный теплообменник, поверхности нагрева которого образованы оребренными трубами Ø38х3мм, предназначен для утилизации тепла газов и служит для нагрева воды, предназначенной для нужд отопления, коммунального горячего водоснабжения и подогрева обратной сетевой воды. Различные модификации Э-50А устанавливаются за отопительными котлами НИИСТУ-5, хлебопекарными печами ФТЛ-2 и т. д.

- теплопроизводительность по воде, Гкал/ч: 0,05-0,1
- давление воды на входе в теплоутилизатор, МПа: 0,6
- гидравлическое сопротивление теплоутилизатора, кг/см2: 0,1
- температура воды на выходе из теплоутилизатора, С: 44-46
- температура воды на входе в теплоутилизатор, С: 40-60
- температура уходящих газов от котла (печи), С: 160-280
- температура уходящих газов за теплоутилизатором, С: 120-140
- расход воды через теплоутилизатор, м3/ч: 25
- коэффициент полезного использования теплоты уходящих газов, % (не менее): 80
- аэродинамическое сопротивление теплоутилизатора, кгс/м2: 4-8
- площадь поверхности нагрева теплоутилизатора, м2: 17
- габариты, м: 1,177х0,377х0,45
- масса, кг: 431

Утилизатор жаротрубный 1,3 МВт предназначен для утилизации тепловой энергии выхлопных газов газопоршневого двигателя (Caterpillar, 1 МВт) и служит для нагрева воды, предназначенной для нужд отопления и коммунального горячего водоснабжения. Греющей средой служит выхлопной газ, теплоносителем – вода или этиленгликоль.

- тепловая мощность, МВт: 1,3
- температура выхлопных газов на входе в утилизатор, С: 455
- расход выхлопных газов, нм3/час: 9690
- начальная температура нагреваемой воды, С: ≤ 95
- конечная температура нагреваемой воды, С: 105
- максимальная потеря давления по тракту жидкости, кПа: 70
- давление воды на входе, кгс/см2: 6
- расход рабочей жидкости, м3/час: 120

Предприятие также изготавливает утилизатор жаротрубный аналогичной конструкции мощностью 780 кВт.

Теплоутилизатор за котлом ПТВМ-30М устанавливается с целью максимального использования тепла продуктов сгорания топлива (снижение температуры уходящих газов) и позволяет повысить КПД котла с 90,51% до 95,75% и уменьшить себестоимость единицы отпускаемой потребителю горячей воды. Конструкция котла при этом не изменяется, так как теплоутилизатор устанавливается за конвективным пучком в газоходе котла.

- теплопроизводительность, Гкал/ч: 1,4
- температура уходящих газов перед теплоутилизатором, С: 175
- температура уходящих газов после теплоутилизатора, С: 88
- температура воды на входе в теплоутилизатор, С: 70
- температура воды на выходе из теплоутилизатора, С: 80
- расход воды через теплоутилизатор, т/час (м3/ч): 140 (150)
- давление воды на входе в теплоутилизатор, кгс/см2: 13
- аэродинамическое сопротивление ΔР, кгс/см2 (Па): 28,25 (277)
- гидравлическое сопротивление ΣР, МПа (кгс/см2): 0,035 (0,35)
- поверхность нагрева, м2: 64,8
- объем воды трубной части, л: 1373

В результате установки теплоутилизаторов на котлах средней мощности КПД котла в среднем повышается на 5-7%.

Предприятие изготавливает теплообменные аппараты и утилизаторы (экономайзеры) по чертежам Заказчика и с разработкой по согласованному техническому заданию.

Вся выпускаемая продукция соответствует требованиям действующих стандартов (ГОСТ, ДСТУ) и технических условий (ТУ), качество изготовления контролируется на всех этапах производственного процесса.
