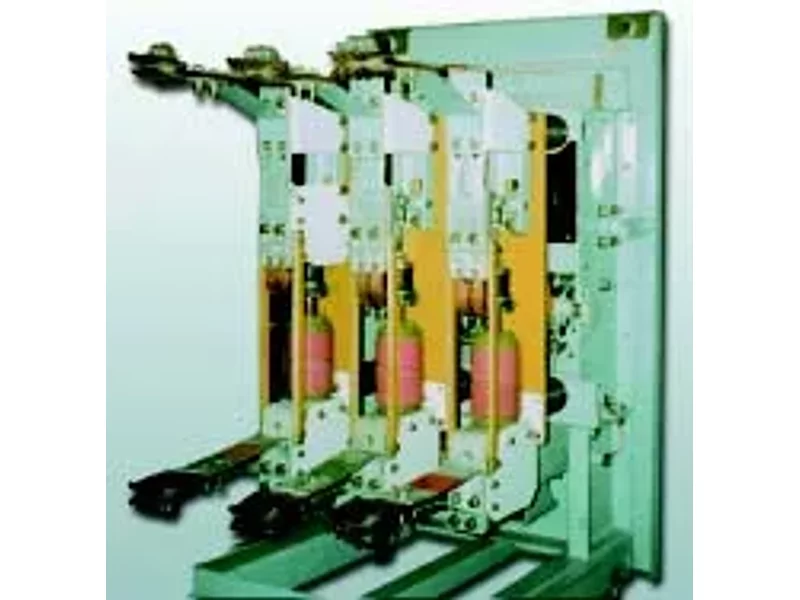

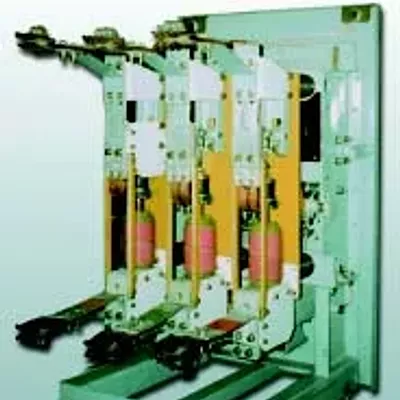

Высоковольтный вакуумный выключатель типа ВВПЭ-10

Общие сведения: Выключатель вакуумный типа ВВПЭ-10 предназначен для работы в трехфазных сетях переменного тока с изолированной или заземленной через дугогасящий реактор нейтралью напряжением 6/10 кВ частотой 50 Гц в номинальных и аварийных режимах в электроустановках с частыми коммутациями.

Конструкция:
Принцип действия основан на гашении электрической дуги, возникающей между контактами в вакуумной камере. Управление выключателем осуществляется электромагнитным приводом постоянного тока. Оперативное включение происходит за счет энергии электромагнита, отключение за счет энергии контакных и отключающих пружин самого выключателя, которые срабатывают при воздействии отключающего электромагнита на защелку привода, удерживающую выключатель во включенном положении.

Достоинства вакуумного выключателя ВВПЭ-10:

выключатели могуг быть использованы для замены маломасляных выключателей серии ВМПЭ-10 без переделки ячеек, выкатного элемента и электрической схемы управления КРУ
высокая заводская готовность обеспечивает простой и быстрый монтаж на тележку КРУ
высокая надежность, взрыво- и пожаробезопасность, быстродействие и бесшумность
высокие (на порядок, чем у маломасляных) механические и коммутационные ресурсы
минимальные эксплуатационные затраты и надежность электроснабжения

Краткая техническая характеристика:

Номинальное напряжение, кВ: 10 Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630; 1000; 1600
Коммутационный ресурс, циклов "ВО"

     - при номинальном токе 1600А- 25000
     - при номинальном токе отключения 50

Механический ресурс, циклов "ВО": 25000
Номинальное напряжение постоянного тока электромагнита включения, В: 220/110
Номинальное напряжение постоянного тока электромагнита отключения, В: 220/110
Габаритные размеры выключателя, мм: 640x670x970
