Преобразователь ОЗ-1 (ЯРКГ2.840.001-11) предназначен для измерения массовой концентрации озона в воздухе рабочей зоны в составе стационарных газоанализаторов ЭССА электрохимическим методом.   Описание измерительного преобразователя ОЗ-1 к ЭССА ИП ОЗ-1 выполнен в пластмассовом корпусе, на боковых панелях которого установлены детектор измеряемого компонента (8) и кабельный ввод измерительного кабеля. Внутри корпуса расположена электронная плата, преобразующая сигнал детектора в выходной сигнал - ток 4 – 20 мА при изменении концентрации измеряемого компонента в диапазоне измерения. Выходной сигнал поступает на клеммную колодку (4). На плате установлены переменные резисторы установки нуля (5) и установки чувствительности (6). Доступ к резисторам осуществляется снятием крышки (2). Крышка крепится винтами (1). ИП ОЗ-1 монтируется на заземленных или изолированных от земли конструкциях, не находящихся под напряжением. Рабочее положение ИП - любое. Габаритные и установочные размеры ИП представлены на рисунке ниже. ИП предназначен для настенного монтажа. С этой целью на задней стенке корпуса имеются четыре отверстия под крепление.   Технические характеристики преобразователя ИП ОЗ-1

Измеряемый компонент - Озон Диапазон измерения - 0-1 мг/м 3 Диапазон рабочих температур от минус 35 до +45 °С Относительная влажность - не более 95 % Габаритные размеры ИП - 115х115х75 мм Вес ИП - 0,4 кг.

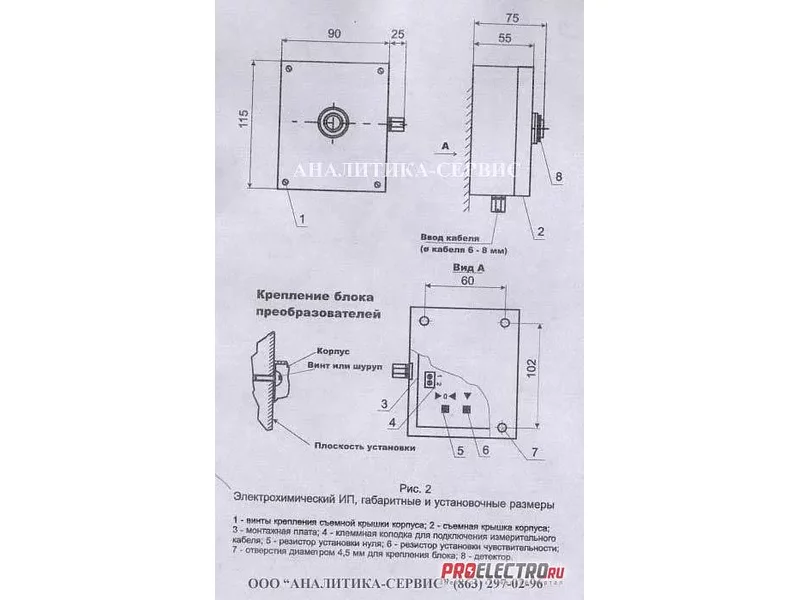

Выходным сигналом ИП ОЗ-1 является аналоговый токовый сигнал 4 – 20 мА. По защищенности от воздействия окружающей среды от попадания внутрь твердых тел (пыли) и воды по ГОСТ 14254 для ИП ОЗ-1 – не ниже IP 54.   Присоединительные размеры измерительного преобразователя ОЗ-1 (ЯРКГ2.840.001-11)
