Преобразователь УО-100 (ЯРКГ 2.840.001-10) предназначен для измерения массовой концентрации оксида углерода в воздухе рабочей зоны в составе стационарных газоанализаторов ЭССА электрохимическим методом.   Описание измерительного преобразователя УО-100 к ЭССА Электрохимический метод детектирования основан на реакции измеряемого вещества с электролитом, протекающей в детекторе. Детектор содержит два или три электрода, между которыми находится электролит. Сила тока, генерируемая в детекторе, пропорциональна концентрации измеряемого вещества в пределах диапазона измерений. ИП УО-100 выполнен в пластмассовом корпусе, на боковых панелях которого установлены детектор оксида углерода (8) и кабельный ввод измерительного кабеля. Внутри корпуса расположена электронная плата, преобразующая сигнал детектора в выходной сигнал - ток 4 – 20 мА при изменении концентрации измеряемого компонента в диапазоне измерения. Выходной сигнал поступает на клеммную колодку (4). На плате установлены переменные резисторы установки нуля (5) и установки чувствительности (6). Доступ к резисторам осуществляется снятием крышки (2). Крышка крепится винтами (1). ИП оксида углерода УО-100 монтируется на заземленных или изолированных от земли конструкциях, не находящихся под напряжением. Рабочее положение ИП - любое. Габаритные и установочные размеры ИП представлены на рисунке ниже. ИП предназначен для настенного монтажа. С этой целью на задней стенке корпуса имеются четыре отверстия под крепление.   Технические характеристики преобразователя ИП УО-100

Измеряемый компонент - Оксид углерода Диапазон измерения - 0 – 100 мг/м3 Диапазон рабочих температур от минус 35 оС до +45 °С Относительная влажность - не более 95 % Габаритные размеры ИП -119х94х60 мм Вес ИП - 0,4 кг.

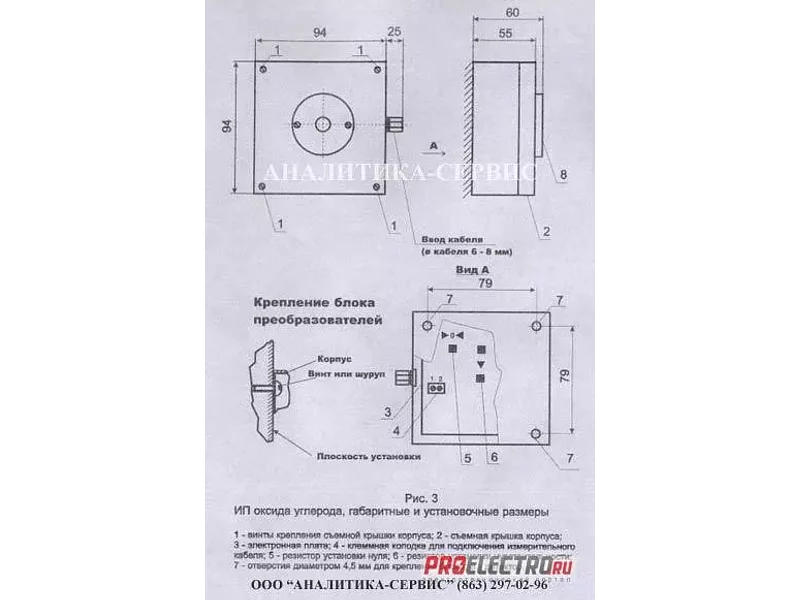

Выходным сигналом ИП является аналоговый токовый сигнал 4 – 20 мА. По защищенности от воздействия окружающей среды от попадания внутрь твердых тел (пыли) и воды по ГОСТ 14254 для ИП УО-100 – не ниже IP 54.   Присоединительные размеры измерительного преобразователя УО-100 (ЯРКГ 2.840.001-10)
