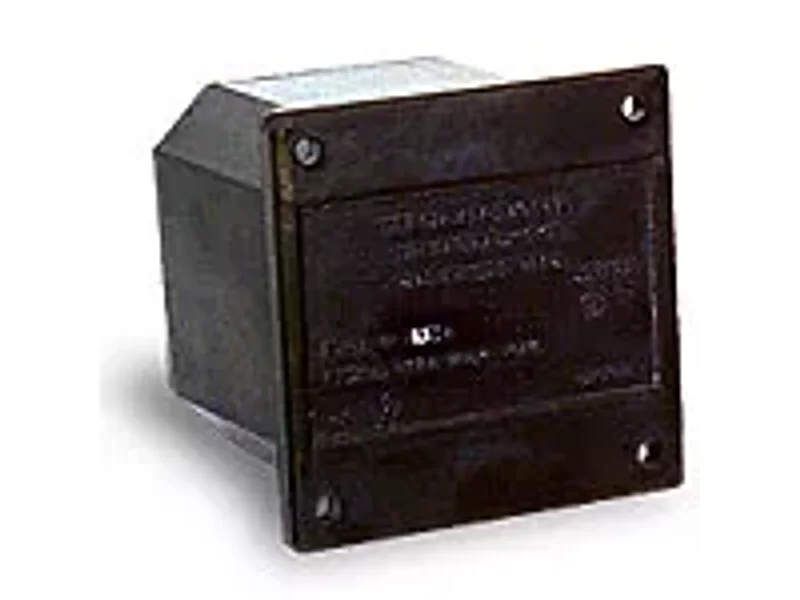

Преобразователь измерительный переменного тока ЭП6801

ЭП6801
ТУ 4227-014-04697185-97
Преобразователь измерительный — обеспечивает линейное преобразование переменного тока в унифицированный выходной сигнал постоянного тока.

Нормативно-правовое обеспечение:

Соответствие ГОСТ 12997, ГОСТ 24855 Сертифицированы в России и СНГ

Технические характеристики:

Класс точности 1,0 Диапазон выходного сигнала, мА 0-5 Номинальное значение выходного сигнала, мА 5 Диапазон сопротивлений нагрузки без подстройки преобразователя, кОм 0-2,5 Полная мощность, потребляемая от цепи входного сигнала при его номинальном значении, В*А 1 Амплитуда пульсаций на нагрузке 2,5 кОм, не более, мВ 12,5 Время установки выходного сигнала, не более, с 1,0 Габаритные размеры, мм 80 x 80 x 80 Масса, кг 0,3

Особенности:

Гальваническая развязка входной и выходной цепи Не требуют дополнительного источника питания Широкий диапазон рабочих температур Устойчивость к климатическим, механическим, электромагнитным воздействиям Широкий динамический диапазон измеряемых токов независимо от продолжительности включения Защита от появления сигнала обратной полярности Ограничение значения выходного тока и напряжения при разрыве цепи и перегрузках в течение любого времени Периодичность поверки — 6 лет

Модификации преобразователя:

Диапазон преобразуемого входного сигнала, (А):

ЭП6801-0,5А  0-0,5 ЭП6801-1,0А  0-1,0 ЭП6801-2,5А  0-2,5 ЭП6801-5,0А  0-5,0

Номинальное значение входного сигнала, (А):

ЭП6801-0,5А  0,5
ЭП6801-1,0А  1,0 ЭП6801-2,5А  2,5 ЭП6801-5,0А  5,0
