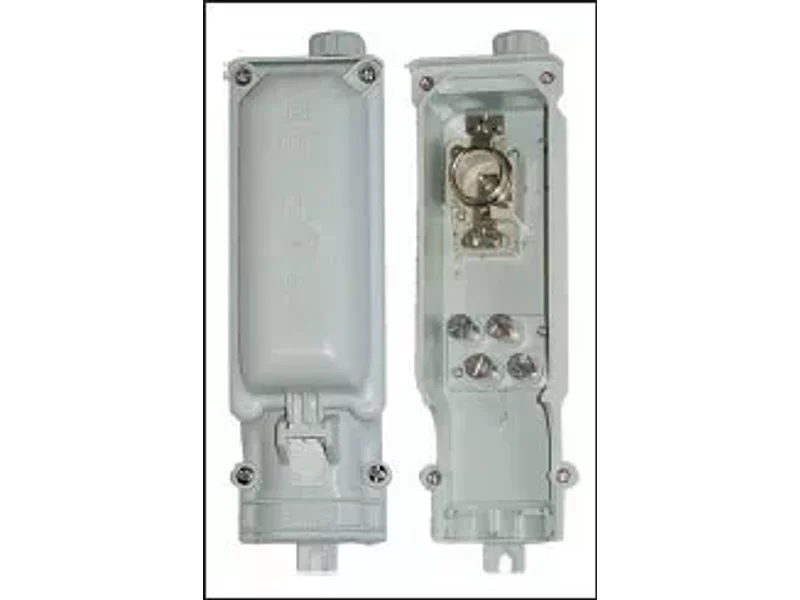

EKM 1261 – Соединительная коробка для сетей освещения

EKM 1261 – Соединительная коробка для сетей освещения.

Диаметр опоры Больше либо равно 100 мм и для наружной установки. Предохранители DII (E 27). Кабели групповой питающей сети Меньше либо равно 16 мм2.

Применение
Соединительная коробка предназначена для установки внутри опоры освещения для присоединения зарядных проводов светильников к подходящим кабелям групповой питающей сети через аппаратуру защиты и управления.

Критерии выбора

Для установки внутри опоры освещения или для наружной установки

     -Диаметр опоры: Больше либо равно 100 мм
     -Размер дверки: Больше либо равно 80 x 250 мм

4 или 5 накидных зажимов для 2 кабелей 6–16 мм2 Для предохранителей D II (E27) до 25 A

Технические характеристики

Соответствует: МЭК 60439-1 Ударопрочный полимерный корпус Коррозионностойкие металлические детали Степень защиты: IP 54 Класс изоляции II Для кабелей питающей сети

     -макс. Ø 22 мм (2x, 3x)
     -без втулки макс. Ø 25 мм (2x)

Герметичное уплотнение для зарядных проводов: Ø 8–14 мм (2 уплотнения для 2-х зарядных проводов 3 x 1,5 мм2 –5 x 2,5 мм2)
