Эластомерные соединительные муфты для экранир. одножильных кабелей с пластмас. изоляцией

Эластомерные соединительные муфты для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10 и 20 кВ.

Cоединительные муфты для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10 и 20 кВ, например, ПвП, АПвП, ПвПГ, АпвПГ YHAKXS, XUHAKXS..., AXEKVCY, CXEKVCY, AXEKVCEY, CXEKVCY, N(A)2XSY.

Ограничения для изделий холодной усадки: Максимальный срок хранения - 2 года: усилие сжатия постоянно уменьшается во время хранения. Минимальная температура монтажа +5 °C: при меньшей температуре материал не усаживается или этот процесс продолжается слишком долго. Ускорить сжатие при монтаже можно только используя нагрев, например газовую горелку.

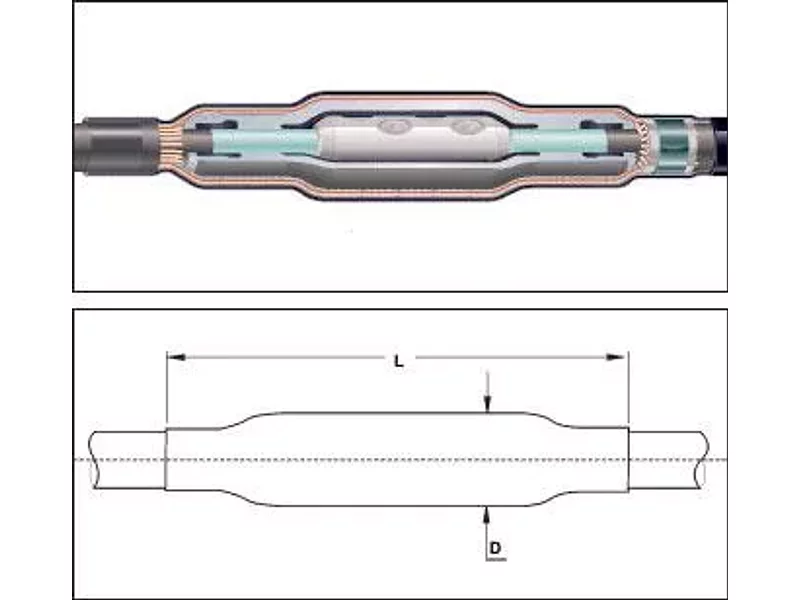

Жилы соединяются механическими соединителями, поставляемыми в комплекте. Геометрическое выравнивание напряженности электрического поля в месте среза экрана кабеля обеспечивается проводящим конусом, находящимся в силиконовом корпусе муфты. Корпус муфты поставляется в растянутом состоянии и удерживается спиральным кордом. Корпус усаживается на изоляцию при удалении изнутри спирального корда.

Напряженность поля в месте соединения жил выравнивается проводящим экраном, представляющим «Клетку Фарадея» и являющимся частью силиконового корпуса муфты. Внешнее покрытие корпуса муфты является проводящим и экранирует муфту.
Медная сетка оборачивается вокруг корпуса муфты и восстанавливает металлический экран.

Для кабелей с проволочным экраном комплект включает систему соединения экранов. Для кабелей с ленточным экраном в комплект муфты входит система непаянного заземления, которая также применима для кабелей с алюминиевым ламинированным экраном типа AHXAMK-W (кабели типа NK). Внешняя герметизация и защита обеспечивается двухслойной манжетой Rayvolve натяжного типа.
