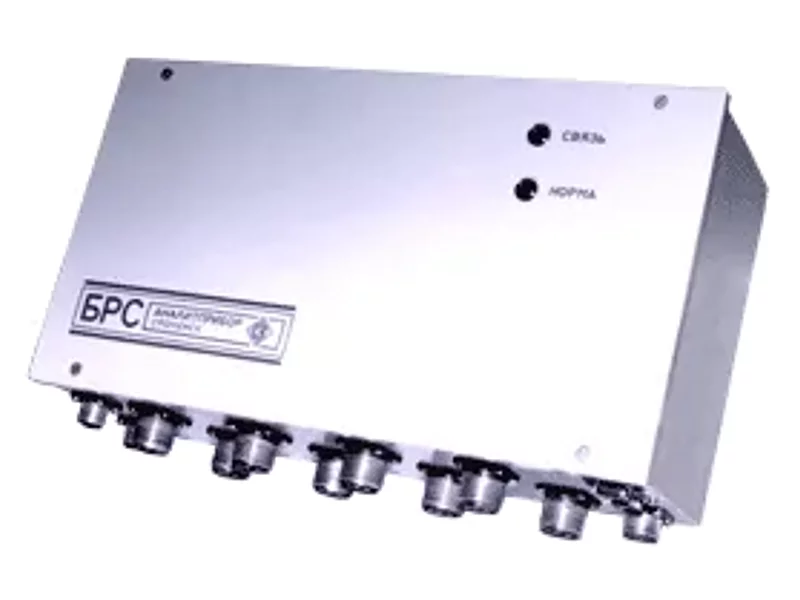

Блок расширения и связи БРС (ИБЯЛ.411111.036-01,-02,-03,-04)

Блок расширения и связи БРС (ИБЯЛ.411111.036-01,-02,-03,-04).
Предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО) и выполняет следующие функции:

питание датчиков-газоанализаторов выходными искробезопасными цепями питания; питание датчиков-газоанализаторв без предъявления требований к взрывозащите; измерение величины выходного токового сигнала (4-20)мА, поступающего от подключенных датчиков; передача результатов измерения входных токовых сигналов на ПЭВМ (БСУ); обеспечение двухстороннего обмена информацией с ПЭВМ по интерфейсу RS-485 с логическим протоколом Modbus-RTU.

Блок расширения и связи выполняет следующие функции:

световую индикацию зеленого цвета “сеть”, свидетельствующую о нормальном функционировании блока; непрерывную световую индикацию красного цвета “связь”, свидетельствующую об отсутствии связи с ПЭВМ, более 1 минуты; двухцветную индикацию “связь” (зеленого цвета - ожидание приема, красного цвета - во время прохождения пакета данных).

Основные технические характеристики
