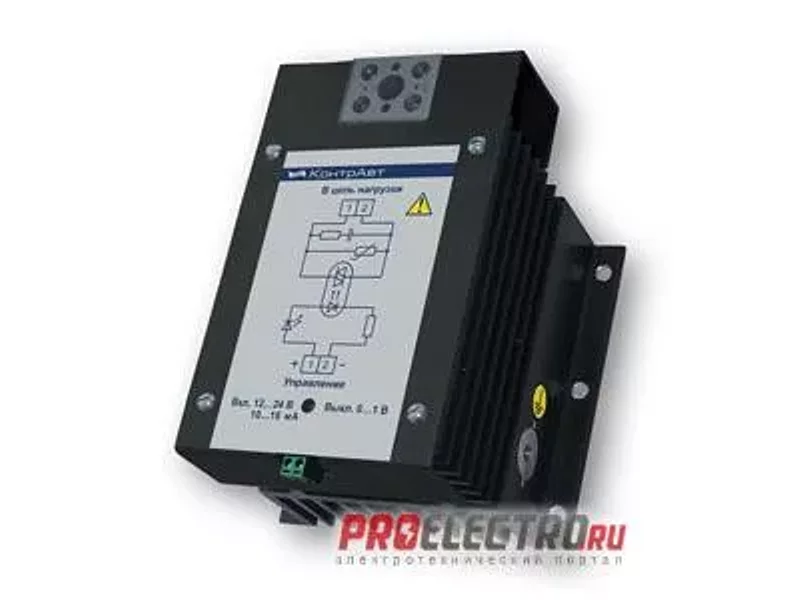

БС блок симисторный (тиристорный)

Блоки симисторные (тиристорные) БС предназначены для
бесконтактной коммутации силовых цепей в системах регулирования и автоматики.  Блоки симисторные (тиристорные) БС рекомендуется применять для управления мощными ТЭНами в системах регулирования.

Блоки симисторные (тиристорные) БС обеспечивают включение активной нагрузки в момент прохождения сетевого напряжения через ноль, то есть в тот момент, когда ток через нагрузку минимален. В результате, при коммутации мощной нагрузки электромагнитные помехи отсутствуют.

Блоки симисторные (тиристорные) осуществляют бесконтактную коммутацию. Поэтому их важным преимуществом является отсутствие такого негативного явления, возникающего у контактных пускателей, как дребезг контактов. Дребезг контактов, как известно, приводит к значительному разрушению контактов и большим электромагнитным помехам.

Блоки симисторные (тиристорные) незаменимы в тех случаях, когда необходима высокая частота срабатываний и требуется, соответственно, значительный ресурс по числу срабатываний (у симисторов (тиристоров) число срабатываний практически неограничено). Такие требования часто возникают в задачах с применением ПИД регуляторов с периодом ШИМ, измеряемом секундами.

Блоки симисторные (тиристорные) БС являются полностью законченным изделием. Они содержат схему управления симисторами (тиристорами) со схемой "контроля ноля", имеют защиту от кратковременных перегрузок по напряжению и фильтр высокочастотных помех. Применяемые радиаторы обеспечивают охлаждение силовых элементов до температуры 50 °С. Силовые элементы гальванически развязаны как от цепей управления, так и от радиатора.

Блоки симисторные (тиристорные) БС рассчитаны на монтаж как на панель, так и на DIN-рельс с помощью специального съемного кронштейна.

Рекомендации по применению блоков симисторных (тиристорных) БС читайте в статье методички по ссылке http://contravt-metodichka.ru/?id=6884.

Функции симисторного блока

Гальваническое разделение цепи управления и силовой цепи Привязка момента коммутации к переходу напряжения нагрузки через ноль Защита силового элемента от кратковременных перегрузок по напряжению Электрическая изоляция силовых цепей от радиатора Индикация сигналов управления
