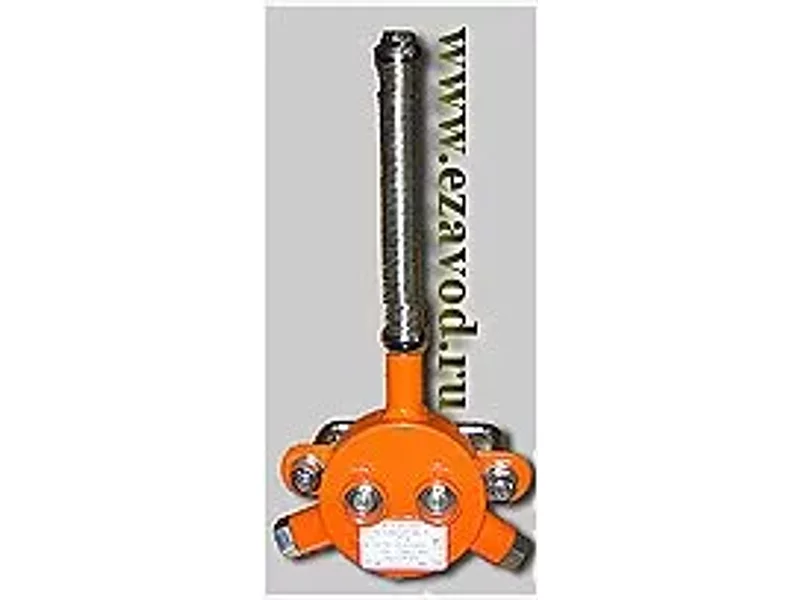

Назначение: Датчик контроля схода ленты КСЛ-3М , в дальнейшем именуемый «датчик», предназначен для контроля аварийного схода конвейерной ленты и выдачи сигнала в систему дистанционного или автоматизированного управления.
Датчик может применяться на всех ленточных конвейерах, работающих в угольных шахтах всех категорий, опасных по газу (метан) и угольной пыли в соответствии с «Правилами безопасности в угольных шахтах» (ПБ 05-618-03), а также на поверхности шахт в закрытых помещениях.
ВНИМАНИЕ!!! Датчик может коммутировать только искробезопасные цепи.
Область применения:
Датчик состоит из корпуса, гибкого привода и исполнительного устройства.
Корпус датчика представляет собой круглую металлическую оболочку, закрытую крышкой. Крышка крепится двумя специальными болтами М6. Корпус снабжен двумя кабельными вводами, позволяющими ввести кабель диаметром 7-12мм, планкой для установки крепежной скобы и втулкой для установки гибкого привода. Внутри корпуса установлен кнопочный выключатель взрывозащищенном исполнении. Он выполняет роль исполнительного устройства. Для предохранения внутренней части корпуса от попадания пыли и влаги в датчике установлены резиновые уплотнения.
Принцип работы датчика основан на преобразовании механического перемещения свободного конца гибкого привода в выходной сигнал с помощью контактов. Перемещение свободного конца привода в любую сторону вызывает срабатывание нормально-закрытого и нормально-открытого контактов кнопочного выключателя.
Нормальная работа датчика обеспечивается при коммутации активной нагрузки.
Датчик может быть применен для коммутации цепей с реактивной нагрузкой в искробезопасных цепях аппаратуры АУК и УКИ в соответствии с руководством по эксплуатации на эту аппаратуру.
Технические характеристики:
Датчик может применяться на всех ленточных конвейерах, работающих в угольных шахтах всех категорий, опасных по газу (метан) и угольной пыли в соответствии с «Правилами безопасности в угольных шахтах» (ПБ 05-618-03), а также на поверхности шахт в закрытых помещениях.
ВНИМАНИЕ!!! Датчик может коммутировать только искробезопасные цепи.
Область применения:
- шахты, опасные по газу и пыли производственные помещения обогатительных фабрик в мукомольной и цементно-производящей промышленности
Датчик состоит из корпуса, гибкого привода и исполнительного устройства.
Корпус датчика представляет собой круглую металлическую оболочку, закрытую крышкой. Крышка крепится двумя специальными болтами М6. Корпус снабжен двумя кабельными вводами, позволяющими ввести кабель диаметром 7-12мм, планкой для установки крепежной скобы и втулкой для установки гибкого привода. Внутри корпуса установлен кнопочный выключатель взрывозащищенном исполнении. Он выполняет роль исполнительного устройства. Для предохранения внутренней части корпуса от попадания пыли и влаги в датчике установлены резиновые уплотнения.
Принцип работы датчика основан на преобразовании механического перемещения свободного конца гибкого привода в выходной сигнал с помощью контактов. Перемещение свободного конца привода в любую сторону вызывает срабатывание нормально-закрытого и нормально-открытого контактов кнопочного выключателя.
Нормальная работа датчика обеспечивается при коммутации активной нагрузки.
Датчик может быть применен для коммутации цепей с реактивной нагрузкой в искробезопасных цепях аппаратуры АУК и УКИ в соответствии с руководством по эксплуатации на эту аппаратуру.
Технические характеристики:
- маркировка взрывозащиты РО Exial Степень защиты IP54 Коммутируемый переменный ток при напряжении до 30 В и cos 0.5 A, не более 0.25 Коммутируемый постоянный ток при напряжении до 30 В, А 0.5 Количество выходных контактов ,шт 2 Рабочий ход привода мм, не более 60 Габаритные размеры, мм, не более 300x150x120 Масса кг, не более 1,4 Срок службы, лет, не менее 3
