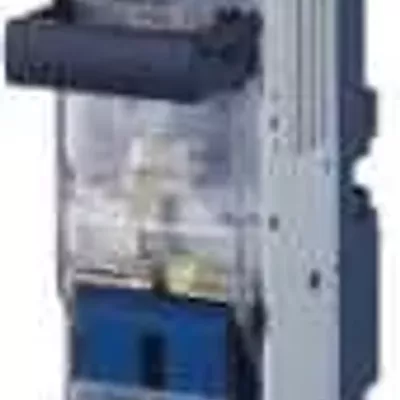

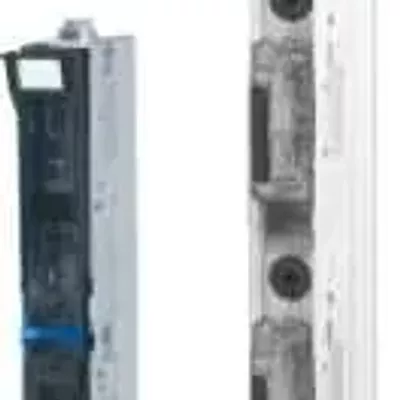

FD3 - Шинные предохранительные разъединители типоразмера 3

FD3 - Шинные предохранительные разъединители типоразмера 3.
Шинные и предохранительные разъединители FD3 пригодны для использования в распределительных и промышленных щитах нн с шагом шин 185 мм.

Сборная конструкция. Однополюсное и трехполюсное управление (дополнительно взаимозаменяемое). Дистанционная сигнализация состояния предохранителей. Возможность запереть крышки только с извлеченной плавкой вставкой. Кабельный вывод вниз или вверх. Присоединение на шины винтами M12. Предохранительные шинные контакты размыкания шинных систем не расширяют монтажную ширину 100 мм и выразительно отличаются серыми рукоятками управления.

Стандартное оснащение:

Откидная крышка выходного соединительного пространства. Измерительные отверстия в крышке. Шильдик для описания выходов. Оборудования для запирания крышек (без вставок).

Параметры

Номинальное напряжение: 690 V a.c., 440 V d.c. Номинальный ток: 630 A Категория применения: AC-23B / 400 V a.c.; АC-22B / 690 V a.c. Тепловой ток с предохранителем: 630 A Термический ток с соединителем короткого замыкания: 800 A (1000 A) Номинальное изоляционное напряжение: 1000 V Условный ток короткого замыкания (эффективное значение): 120 kA/400 V a.c./630 A; 120 kA/500 V a.c./250 A; 80 kA/500 V a.c./400 A; 50 kA/500 V a.c./630 A Импульсное выдерживающее напряжение: 8 kV Типоразмер предохранителя: 3 Макс. потери предохранителя: 60 W Потери In без предохранителя: 65 W Номинальная частота: 50/60 Hz Степень защиты: IP20

Принадлежности

Дистанционная сигнализация состояния предохранителей: + Дистанционная сигнализация положения крышки: + Крышка соединительного пространства: + Крышка свободного места: + Скобы крышки свободного места: + Адаптер для присоединения к шине: - Выравнивающие крышки: -
